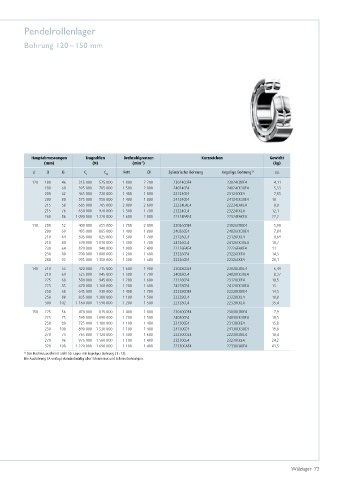

P. 73
Pendelrollenlager
Bohrung 120 – 150 mm
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
1)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
r 0r
120 180 46 315 000 525 000 1 800 2 200 23024CDE4 23024CDKE4 4,11
180 60 395 000 705 000 1 500 2 000 24024CE4 24024CK30E4 5,33
200 62 465 000 720 000 1 400 1 800 23124CE4 23124CKE4 7,85
200 80 575 000 950 000 1 400 1 800 24124CE4 24124CK30E4 10
215 58 685 000 765 000 2 000 2 600 22224EAE4 22224EAKE4 8,8
215 76 630 000 970 000 1 300 1 700 23224CE4 23224CKE4 12,1
260 86 1 090 000 1 320 000 1 600 2 000 22324EAE4 22324EAKE4 22,2
130 200 52 400 000 655 000 1 700 2 000 23026CDE4 23026CDKE4 5,98
200 69 495 000 865 000 1 400 1 800 24026CE4 24026CK30E4 7,84
210 64 505 000 825 000 1 300 1 700 23126CE4 23126CKE4 8,69
210 80 590 000 1 010 000 1 300 1 700 24126CE4 24126CK30E4 10,7
230 64 820 000 940 000 1 900 2 400 22226EAE4 22226EAKE4 11
230 80 700 000 1 080 000 1 200 1 600 23226CE4 23226CKE4 14,3
280 93 995 000 1 350 000 1 300 1 600 22326CE4 22326CKE4 28,1
140 210 53 420 000 715 000 1 600 1 900 23028CDE4 23028CDKE4 6,49
210 69 525 000 945 000 1 300 1 700 24028CE4 24028CK30E4 8,37
225 68 580 000 945 000 1 200 1 600 23128CE4 23128CKE4 10,5
225 85 670 000 1 160 000 1 200 1 600 24128CE4 24128CK30E4 13
250 68 645 000 930 000 1 400 1 700 22228CDE4 22228CDKE4 14,5
250 88 835 000 1 300 000 1 100 1 500 23228CE4 23228CKE4 18,8
300 102 1 160 000 1 590 000 1 200 1 500 22328CE4 22328CKE4 35,4
150 225 56 470 000 815 000 1 400 1 800 23030CDE4 23030CDKE4 7,9
225 75 590 000 1 090 000 1 200 1 500 24030CE4 24030CK30E4 10,5
250 80 725 000 1 180 000 1 100 1 400 23130CE4 23130CKE4 15,8
250 100 890 000 1 530 000 1 100 1 400 24130CE4 24130CK30E4 19,8
270 73 765 000 1 120 000 1 300 1 600 22230CDE4 22230CDKE4 18,4
270 96 975 000 1 560 000 1 100 1 400 23230CE4 23230CKE4 24,2
320 108 1 220 000 1 690 000 1 100 1 400 22330CAE4 22330CAKE4 41,5
1) Das Nachsetzzeichen K steht für Lager mit kegeliger Bohrung (1 : 12).
Die Ausführung EA verfügt standardmäßig über Schmiernut und Schmierbohrungen.
