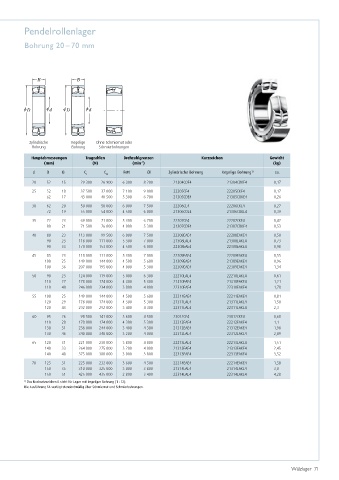

Page 71 - Wälzlager

Pendelrollenlager

Bohrung 20 – 70 mm

Zylindrische Kegelige Ohne Schmiernut oder
Bohrung Bohrung Schmierbohrungen
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
1)
r 0r
20 52 15 29 300 26 900 6 300 8 200 21304CDE4 21304CDKE4 0,17
25 52 18 37 500 37 000 7 100 9 000 22205CE4 22205CKE4 0,17
62 17 43 000 40 500 5 300 6 700 21305CDE4 21305CDKE4 0,26
30 62 20 50 000 50 000 6 000 7 500 22206CE4 22206CKE4 0,27
72 19 55 000 54 000 4 500 6 000 21306CDE4 21306CDKE4 0,39
35 72 23 69 000 71 000 5 300 6 700 22207CE4 22207CKE4 0,42
80 21 71 500 76 000 4 000 5 300 21307CDE4 21307CDKE4 0,53
40 80 23 113 000 99 500 6 000 7 500 22208EAE4 22208EAKE4 0,50
90 23 118 000 111 000 5 300 7 000 21308EAE4 21308EAKE4 0,73
90 33 170 000 153 000 4 500 6 000 22308EAE4 22308EAKE4 0,98
45 85 23 118 000 111 000 5 300 7 000 22209EAE4 22209EAKE4 0,55
100 25 149 000 144 000 4 500 5 600 21309EAE4 21309EAKE4 0,96
100 36 207 000 195 000 4 000 5 300 22309EAE4 22309EAKE4 1,34
50 90 23 124 000 119 000 5 000 6 300 22210EAE4 22210EAKE4 0,61
110 27 178 000 174 000 4 300 5 300 21310EAE4 21310EAKE4 1,21
110 40 246 000 234 000 3 800 4 800 22310EAE4 22310EAKE4 1,78
55 100 25 149 000 144 000 4 500 5 600 22211EAE4 22211EAKE4 0,81
120 29 178 000 174 000 4 300 5 300 21311EAE4 21311EAKE4 1,58
120 43 292 000 292 000 3 400 4 300 22311EAE4 22311EAKE4 2,3
60 95 26 98 500 141 000 3 600 4 500 23012CE4 23012CKE4 0,68
110 28 178 000 174 000 4 300 5 300 22212EAE4 22212EAKE4 1,1
130 31 238 000 244 000 3 400 4 300 21312EAE4 21312EAKE4 1,98
130 46 340 000 340 000 3 200 4 000 22312EAE4 22312EAKE4 2,89
65 120 31 221 000 230 000 3 800 4 800 22213EAE4 22213EAKE4 1,51
140 33 264 000 275 000 3 200 4 000 21313EAE4 21313EAKE4 2,45
140 48 375 000 380 000 3 000 3 800 22313EAE4 22313EAKE4 3,52
70 125 31 225 000 232 000 3 600 4 500 22214EAE4 22214EAKE4 1,58
150 35 310 000 325 000 3 000 3 800 21314EAE4 21314EAKE4 3,0
150 51 425 000 435 000 2 800 3 400 22314EAE4 22314EAKE4 4,28
1) Das Nachsetzzeichen K steht für Lager mit kegeliger Bohrung (1 : 12).
Die Ausführung EA verfügt standardmäßig über Schmiernut und Schmierbohrungen.

Wälzlager 71
