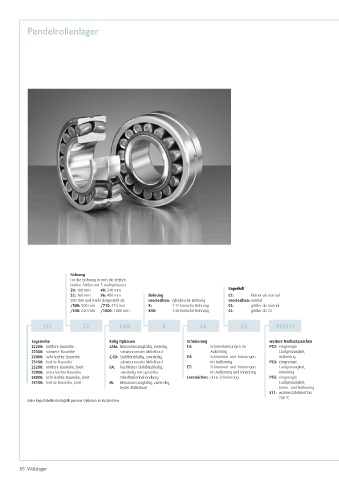

Pendelrollenlager

Bohrung
Für die Bohrung in mm die letzten
beiden Zahlen mit 5 multiplizieren:
20: 100 mm 48: 240 mm Lagerluft
32: 160 mm 96: 480 mm Bohrung C2: kleiner als normal
500 mm und mehr dargestellt als: Leerzeichen: zylindrische Bohrung Leerzeichen: normal
/500: 500 mm /710: 710 mm K: 1:12 konische Bohrung C3: größer als normal
/630: 630 mm /1000: 1000 mm K30: 1:30 konische Bohrung C4: größer als C3

231 72 CAM K E4 C3 P53S11

Lagerreihe Käfig Optionen Schmierung weitere Nachsetzzeichen
22200: mittlere Baureihe CAM: Massivmessingkäfig, einteilig, E3: Schmierbohrungen im P52: eingeengte
22300: schwere Baureihe schwimmender Mittelbord Außenring Laufgenauigkeit,
23000: sehr leichte Baureihe C,CD: Stahlblechkäfig, zweiteilig, E4: Schmiernut und -bohrungen Außenring
23100: leichte Baureihe schwimmender Mittelbord im Außenring P53: eingeengte
23200: mittlere Baureihe, breit EA: hochfester Stahlblechkäfig, E7: Schmiernut und -bohrungen Laufgenauigkeit,
23900: extra leichte Baureihe zweiteilig mit spezieller im Außenring und Innenring Innenring
24000: sehr leichte Baureihe, breit Oberflächenbehandlung Leerzeichen: ohne Schmierung P55: eingeengte
24100: leichte Baureihe, breit M: Massivmessingkäfig, zweiteilig, Laufgenauigkeit,
fester Mittelbord Innen- und Außenring
S11: wärmestabilisiert bis
200 °C
Siehe Lagertabellen bezüglich genauer Optionen zu Kurzzeichen
