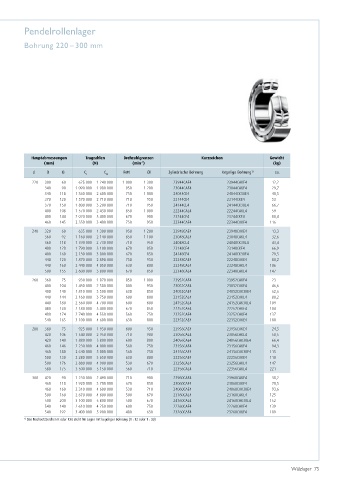

Page 75 - Wälzlager
P. 75
Pendelrollenlager
Bohrung 220 – 300 mm
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
1)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
r 0r
220 300 60 625 000 1 240 000 1 000 1 300 23944CAE4 23944CAKE4 12,2
340 90 1 090 000 1 980 000 950 1 200 23044CAE4 23044CAKE4 29,7
340 118 1 360 000 2 600 000 750 1 000 24044CE4 24044CK30E4 40,5
370 120 1 570 000 2 710 000 710 950 23144CE4 23144CKE4 53
370 150 1 800 000 3 200 000 710 950 24144CE4 24144CK30E4 66,7
400 108 1 570 000 2 430 000 850 1 000 22244CAE4 22244CAKE4 59
400 144 2 020 000 3 400 000 670 900 23244CE4 23244CKE4 80,4
460 145 2 350 000 3 400 000 750 950 22344CAE4 22344CAKE4 116
240 320 60 635 000 1 300 000 950 1 200 23948CAE4 23948CAKE4 13,3
360 92 1 160 000 2 140 000 850 1 100 23048CAE4 23048CAKE4 32,6
360 118 1 390 000 2 730 000 710 950 24048CE4 24048CK30E4 43,4
400 128 1 790 000 3 100 000 670 850 23148CE4 23148CKE4 66,9
400 160 2 130 000 3 800 000 670 850 24148CE4 24148CK30E4 79,5
440 120 1 870 000 2 890 000 750 950 22248CAE4 22248CAKE4 80,2
440 160 2 440 000 4 050 000 630 800 23248CAE4 23248CAKE4 106
500 155 2 600 000 3 800 000 670 850 22348CAE4 22348CAKE4 147
260 360 75 930 000 1 870 000 850 1 000 23952CAE4 23952CAKE4 23
400 104 1 430 000 2 580 000 800 950 23052CAE4 23052CAKE4 46,6
400 140 1 810 000 3 500 000 630 850 24052CAE4 24052CAK30E4 62,6
440 144 2 160 000 3 750 000 600 800 23152CAE4 23152CAKE4 88,2
440 180 2 560 000 4 700 000 600 800 24152CAE4 24152CAK30E4 109
480 130 2 180 000 3 400 000 670 850 22252CAE4 22252CAKE4 104
480 174 2 740 000 4 550 000 560 750 23252CAE4 23252CAKE4 137
540 165 3 100 000 4 600 000 630 800 22352CAE4 22352CAKE4 180
280 380 75 925 000 1 950 000 800 950 23956CAE4 23956CAKE4 24,5
420 106 1 540 000 2 950 000 710 900 23056CAE4 23056CAKE4 50,5
420 140 1 880 000 3 800 000 600 800 24056CAE4 24056CAK30E4 66,4
460 146 2 230 000 4 000 000 560 750 23156CAE4 23156CAKE4 94,3
460 180 2 640 000 5 000 000 560 750 24156CAE4 24156CAK30E4 115
500 130 2 280 000 3 650 000 630 800 22256CAE4 22256CAKE4 110
500 176 2 880 000 4 900 000 530 670 23256CAE4 23256CAKE4 147
580 175 3 500 000 5 150 000 560 710 22356CAE4 22356CAKE4 221
300 420 90 1 230 000 2 490 000 710 900 23960CAE4 23960CAKE4 38,2
460 118 1 920 000 3 700 000 670 850 23060CAE4 23060CAKE4 70,5
460 160 2 310 000 4 600 000 530 710 24060CAE4 24060CAK30E4 93,6
500 160 2 670 000 4 800 000 500 670 23160CAE4 23160CAKE4 125
500 200 3 100 000 5 800 000 500 670 24160CAE4 24160CAK30E4 152
540 140 2 610 000 4 250 000 600 750 22260CAE4 22260CAKE4 139
540 192 3 400 000 5 900 000 480 630 23260CAE4 23260CAKE4 189
1) Das Nachsetzzeichen K oder K30 steht für Lager mit kegeliger Bohrung (1 : 12 oder 1 : 30)
