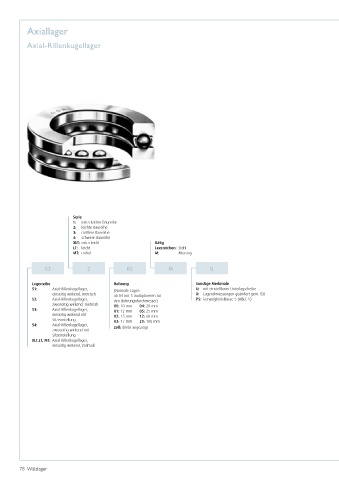

Page 78 - Wälzlager

axiallager

axial-rillenkugellager

Serie
1: extra leichte Baureihe
2: leichte Baureihe
3: mittlere Baureihe
4: schwere Baureihe
XLT: extra leicht Käfig
LT: leicht Leerzeichen: Stahl
MT: mittel M: Messing

53 2 05 M U

Lagerreihe Bohrung Sonstige Merkmale
51: Axial-Rillenkugellager, (Normale Lager: U: mit einstellbarer Unterlagscheibe
einseitig wirkend, metrisch ab 04 mit 5 multiplizieren für X: Lagerabmessungen geändert gem. ISO
52: Axial-Rillenkugellager, den Bohrungsdurchmesser) P5: Genauigkeitsklasse 5 (ABEC 5)
zweiseitig wirkend, metrisch 00: 10 mm 04: 20 mm
53: Axial-Rillenkugellager, 01: 12 mm 05: 25 mm
einseitig wirkend mit 02: 15 mm 12: 60 mm
Sitzeinstellung 03: 17 mm 20: 100 mm
54: Axial-Rillenkugellager, Zoll: direkt angezeigt
zweiseitig wirkend mit
Sitzeinstellung
XLT,LT, MT: Axial-Rillenkugellager,
einseitig wirkend, Zollmaß
