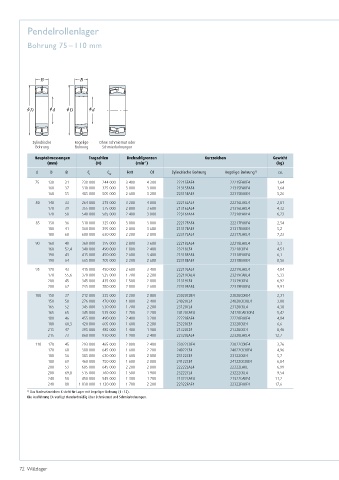

Page 72 - Wälzlager

Pendelrollenlager

Bohrung 75 – 110 mm

Zylindrische Kegelige Ohne Schmiernut oder
Bohrung Bohrung Schmierbohrungen
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
1)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
r 0r
75 130 31 238 000 244 000 3 400 4 300 22215EAE4 22215EAKE4 1,64
160 37 310 000 325 000 3 000 3 800 21315EAE4 21315EAKE4 3,64
160 55 485 000 505 000 2 600 3 200 22315EAE4 22315EAKE4 5,26
80 140 33 264 000 275 000 3 200 4 000 22216EAE4 22216EAKE4 2,01
170 39 355 000 375 000 2 800 3 600 21316EAE4 21316EAKE4 4,32
170 58 540 000 565 000 2 400 3 000 22316EAE4 22316EAKE4 6,23
85 150 36 310 000 325 000 3 000 3 800 22217EAE4 22217EAKE4 2,54
180 41 360 000 395 000 2 800 3 600 21317EAE4 21317EAKE4 5,2
180 60 600 000 630 000 2 200 2 800 22317EAE4 22317EAKE4 7,23
90 160 40 360 000 395 000 2 800 3 600 22218EAE4 22218EAKE4 3,3
160 52,4 340 000 490 000 1 800 2 400 23218CE4 23218CKE4 4,51
190 43 415 000 450 000 2 600 3 400 21318EAE4 21318EAKE4 6,1
190 64 665 000 705 000 2 200 2 600 22318EAE4 22318EAKE4 8,56
95 170 43 415 000 450 000 2 600 3 400 22219EAE4 22219EAKE4 4,04
170 55,6 370 000 525 000 1 700 2 200 23219CAE4 23219CAKE4 5,33
200 45 345 000 435 000 1 500 2 000 21319CE4 21319CKE4 6,92
200 67 735 000 780 000 2 000 2 600 22319EAE4 22319EAKE4 9,91
100 150 37 212 000 335 000 2 200 2 800 23020CDE4 23020CDKE4 2,31
150 50 276 000 470 000 1 800 2 400 24020CE4 24020CK30E4 3,08
165 52 345 000 530 000 1 700 2 200 23120CE4 23120CKE4 4,38
165 65 345 000 535 000 1 700 2 200 24120CAE4 24120CAK30E4 5,42
180 46 455 000 490 000 2 400 3 200 22220EAE4 22220EAKE4 4,84
180 60,3 420 000 605 000 1 600 2 200 23220CE4 23220CKE4 6,6
215 47 395 000 485 000 1 400 1 900 21320CE4 21320CKE4 8,46
215 73 860 000 930 000 1 900 2 400 22320EAE4 22320EAKE4 12,7
110 170 45 293 000 465 000 2 000 2 400 23022CDE4 23022CDKE4 3,76
170 60 380 000 645 000 1 600 2 200 24022CE4 24022CK30E4 4,96
180 56 385 000 630 000 1 600 2 000 23122CE4 23122CKE4 5,7
180 69 460 000 750 000 1 600 2 000 24122CE4 24122CK30E4 6,84
200 53 605 000 645 000 2 200 2 800 22222EAE4 22222EAKE 6,99
200 69,8 515 000 760 000 1 500 1 900 23222CE4 23222CKE4 9,54
240 50 450 000 545 000 1 300 1 700 21322CAE4 21322CAKE4 11,2
240 80 1 030 000 1 120 000 1 700 2 200 22322EAE4 22322EAKE4 17,6
1) Das Nachsetzzeichen K steht für Lager mit kegeliger Bohrung (1 : 12).
Die Ausführung EA verfügt standardmäßig über Schmiernut und Schmierbohrungen.
