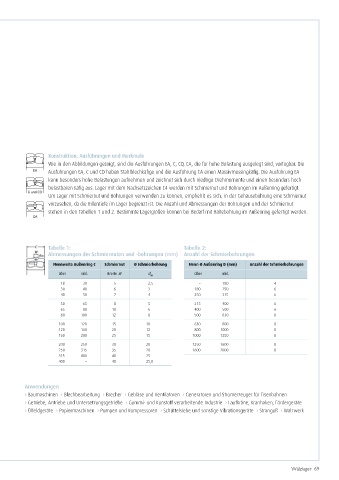

Konstruktion, Ausführungen und Merkmale
Wie in den Abbildungen gezeigt, sind die Ausführungen EA, C, CD, CA, die für hohe Belastung ausgelegt sind, verfügbar. Die
Aus füh rungen EA, C und CD haben Stahlblechkäfige und die Ausführung CA einen Massivmessingkäfig. Die Ausführung EA
kann besonders hohe Belastungen aufnehmen und zeichnet sich durch niedrige Drehmomente und einen besonders hoch
belastbaren Käfig aus. Lager mit dem Nachsetzzeichen E4 werden mit Schmiernut und Bohrungen im Außenring gefertigt.
C und CD
C und CD
C und CD Um Lager mit Schmiernut und Bohrungen verwenden zu können, empfiehlt es sich, in der Gehäusebohrung eine Schmiernut
vorzusehen, da die Rillentiefe im Lager begrenzt ist. Die Anzahl und Abmessungen der Bohrungen und der Schmiernut
CA stehen in den Tabellen 1 und 2. Bestimmte Lagergrößen können bei Bedarf mit Haltebohrung im Außenring gefertigt werden.
CA
CA

Tabelle 1: Tabelle 2:
Abmessungen der Schmiernuten und -bohrungen (mm) Anzahl der Schmierbohrungen

Nennweite Außenring C Schmiernut Ø Schmierbohrung Nenn-Ø Außenring D (mm) Anzahl der Schmierbohrungen
über inkl. Breite W d über inkl.
OH
18 30 5 2,5 – 180 4
30 40 6 3 180 250 6
40 50 7 4 250 315 6
50 65 8 5 315 400 6
65 80 10 6 400 500 6
80 100 12 8 500 630 8
100 120 15 10 630 800 8
120 160 20 12 800 1000 8
160 200 25 15 1000 1250 8
200 250 30 20 1250 1600 8
250 315 35 20 1600 2000 8
315 400 40 25
400 – 40 25,0

Anwendungen
› Baumaschinen › Blechbearbeitung › Brecher › Gebläse und Ventilatoren › Generatoren und Stromerzeuger für Eisenbahnen
› Getriebe, Antriebe und Untersetzungsgetriebe › Gummi- und Kunstoff verarbeitende Industrie › Laufkräne, Kranhaken, Fördergeräte
› Ölfeldgeräte › Papiermaschinen › Pumpen und Kompressoren › Schüttelsiebe und sonstige Vibrationsgeräte › Stranguß › Walzwerk
