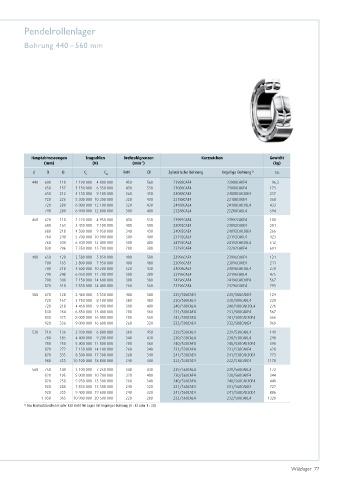

Pendelrollenlager

Bohrung 440 – 560 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
1)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
r 0r
440 600 118 2 190 000 4 800 000 450 560 23988CAE4 23988CAKE4 96,3
650 157 3 150 000 6 350 000 430 530 23088CAE4 23088CAKE4 173
650 212 4 150 000 9 100 000 360 450 24088CAE4 24088CAK30E4 237
720 226 5 300 000 10 300 000 320 430 23188CAE4 23188CAKE4 360
720 280 6 000 000 12 100 000 320 430 24188CAE4 24188CAK30E4 433
790 280 6 900 000 12 800 000 300 400 23288CAE4 23288CAKE4 594
460 620 118 2 220 000 4 950 000 430 530 23992CAE4 23992CAKE4 100
680 163 3 450 000 7 100 000 400 500 23092CAE4 23092CAKE4 201
680 218 4 500 000 9 950 000 340 430 24092CAE4 24092CAK30E4 266
760 240 5 700 000 10 900 000 300 400 23192CAE4 23192CAKE4 423
760 300 6 300 000 12 400 000 300 400 24192CAE4 24192CAK30E4 512
830 296 7 350 000 13 700 000 280 380 23292CAE4 23292CAKE4 691
480 650 128 2 580 000 5 850 000 400 500 23996CAE4 23996CAKE4 121
700 165 3 800 000 7 950 000 400 480 23096CAE4 23096CAKE4 211
700 218 4 600 000 10 200 000 320 430 24096CAE4 24096CAK30E4 270
790 248 6 050 000 11 700 000 300 380 23196CAE4 23196CAKE4 475
790 308 7 150 000 14 600 000 300 380 24196CAE4 24196CAK30E4 567
870 310 7 850 000 14 400 000 260 360 23296CAE4 23296CAKE4 795
500 670 128 2 460 000 5 550 000 400 500 239/500CAE4 239/500CAKE4 124
720 167 3 750 000 8 100 000 380 480 230/500CAE4 230/500CAKE4 220
720 218 4 450 000 9 900 000 300 400 240/500CAE4 240/500CAK30E4 276
830 264 6 850 000 13 400 000 280 360 231/500CAE4 231/500CAKE4 567
830 325 8 000 000 16 000 000 280 360 241/500CAE4 241/500CAK30E4 666
920 336 9 000 000 16 600 000 260 320 232/500CAE4 232/500CAKE4 969
530 710 136 2 930 000 6 800 000 360 450 239/530CAE4 239/530CAKE4 149
780 185 4 400 000 9 200 000 340 430 230/530CAE4 230/530CAKE4 298
780 250 5 400 000 11 800 000 280 360 240/530CAE4 240/530CAK30E4 390
870 272 7 150 000 14 100 000 260 340 231/530CAE4 231/530CAKE4 628
870 335 8 500 000 17 500 000 260 340 241/530CAE4 241/530CAK30E4 773
980 355 10 100 000 18 800 000 240 300 232/530CAE4 232/530CAKE4 1170
560 750 140 3 100 000 7 250 000 340 430 239/560CAE4 239/560CAKE4 172
820 195 5 000 000 10 700 000 320 400 230/560CAE4 230/560CAKE4 344
820 258 5 950 000 13 300 000 260 340 240/560CAE4 240/560CAK30E4 440
920 280 7 850 000 15 500 000 240 320 231/560CAE4 231/560CAKE4 727
920 355 9 400 000 19 600 000 240 320 241/560CAE4 241/560CAK30E4 886
1 030 365 10 900 000 20 500 000 220 280 232/560CAE4 232/560CAKE4 1320
1) Das Nachsetzzeichen K oder K30 steht für Lager mit kegeliger Bohrung (1 : 12 oder 1 : 30)
