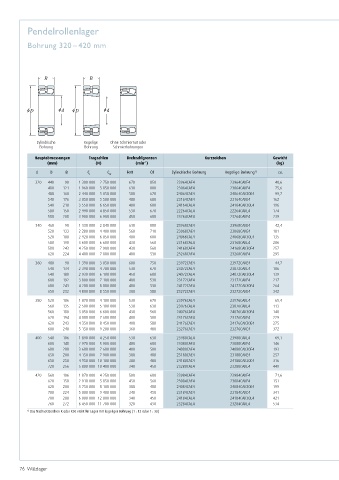

Page 76 - Wälzlager

Pendelrollenlager

Bohrung 320 – 420 mm

Zylindrische Kegelige Ohne Schmiernut oder
Bohrung Bohrung Schmierbohrungen
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
1)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
r 0r
320 440 90 1 300 000 2 750 000 670 850 23964CAE4 23964CAKE4 40,6
480 121 1 960 000 3 850 000 630 800 23064CAE4 23064CAKE4 75,6
480 160 2 440 000 5 050 000 500 670 24064CAE4 24064CAK30E4 99,7
540 176 3 050 000 5 500 000 480 600 23164CAE4 23164CAKE4 162
540 218 3 550 000 6 650 000 480 600 24164CAE4 24164CAK30E4 196
580 150 2 990 000 4 850 000 530 670 22264CAE4 22264CAKE4 174
580 208 3 900 000 6 900 000 450 600 23264CAE4 23264CAKE4 239
340 460 90 1 330 000 2 840 000 630 800 23968CAE4 23968CAKE4 42,4
520 133 2 280 000 4 400 000 560 710 23068CAE4 23068CAKE4 101
520 180 2 920 000 6 050 000 480 600 24068CAE4 24068CAK30E4 135
580 190 3 600 000 6 600 000 430 560 23168CAE4 23168CAKE4 206
580 243 4 250 000 7 900 000 430 560 24168CAE4 24168CAK30E4 257
620 224 4 400 000 7 800 000 400 530 23268CAE4 23268CAKE4 295
360 480 90 1 390 000 3 050 000 600 750 23972CAE4 23972CAKE4 44,7
540 134 2 390 000 4 700 000 530 670 23072CAE4 23072CAKE4 106
540 180 2 930 000 6 100 000 450 600 24072CAE4 24072CAK30E4 139
600 192 3 800 000 7 100 000 400 530 23172CAE4 23172CAKE4 217
600 243 4 200 000 8 000 000 400 530 24172CAE4 24172CAK30E4 264
650 232 4 800 000 8 550 000 380 500 23272CAE4 23272CAKE4 342
380 520 106 1 870 000 4 100 000 530 670 23976CAE4 23976CAKE4 65,4
560 135 2 500 000 5 100 000 530 630 23076CAE4 23076CAKE4 113
560 180 3 050 000 6 600 000 430 560 24076CAE4 24076CAK30E4 148
620 194 4 000 000 7 600 000 400 500 23176CAE4 23176CAKE4 229
620 243 4 350 000 8 450 000 400 500 24176CAE4 24176CAK30E4 275
680 240 5 150 000 9 200 000 360 480 23276CAE4 23276CAKE4 372
400 540 106 1 890 000 4 250 000 530 630 23980CAE4 23980CAKE4 69,1
600 148 2 970 000 5 900 000 480 600 23080CAE4 23080CAKE4 146
600 200 3 600 000 7 600 000 400 500 24080CAE4 24080CAK30E4 193
650 200 4 150 000 7 900 000 380 480 23180CAE4 23180CAKE4 257
650 250 4 950 000 10 100 000 380 480 24180CAE4 24180CAK30E4 316
720 256 5 800 000 10 400 000 340 450 23280CAE4 23280CAKE4 449
420 560 106 1 870 000 4 250 000 500 600 23984CAE4 23984CAKE4 71,6
620 150 2 910 000 5 850 000 450 560 23084CAE4 23084CAKE4 151
620 200 3 750 000 8 100 000 380 480 24084CAE4 24084CAK30E4 199
700 224 5 000 000 9 400 000 340 450 23184CAE4 23184CAKE4 341
700 280 6 000 000 12 000 000 340 450 24184CAE4 24184CAK30E4 421
760 272 6 450 000 11 700 000 320 430 23284CAE4 23284CAKE4 534
1) Das Nachsetzzeichen K oder K30 steht für Lager mit kegeliger Bohrung (1 : 12 oder 1 : 30)
