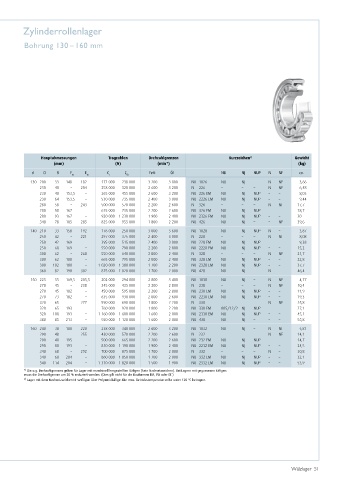

zylinderrollenlager

Bohrung 130 – 160 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
2)
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
130 200 33 148 182 172 000 238 000 3 200 3 800 NU 1026 NU NJ – N NF 3,66
230 40 – 204 258 000 320 000 2 600 3 200 N 226 – – – N NF 6,48
230 40 153,5 – 365 000 455 000 2 600 3 200 NU 226 EM NU NJ NUP – – 8,03
230 64 153,5 – 530 000 735 000 2 400 3 000 NU 2226 EM NU NJ NUP – – 9,44
280 58 – 243 500 000 570 000 2 200 2 600 N 326 – – – N NF 17,7
280 58 167 – 615 000 735 000 2 200 2 600 NU 326 EM NU NJ NUP – – 18,7
280 93 167 – 920 000 1 230 000 1 900 2 400 NU 2326 EM NU NJ NUP – – 30
340 78 185 285 825 000 955 000 1 800 2 200 NU 426 NU NJ – – NF 39,6
140 210 33 158 192 176 000 250 000 3 000 3 600 NU 1028 NU NJ NUP N – 3,87
250 42 – 221 297 000 375 000 2 400 3 000 N 228 – – – N NF 8,08
250 42 169 – 395 000 515 000 2 400 3 000 NU 228 EM NU NJ NUP – – 9,38
250 68 169 – 550 000 790 000 2 200 2 800 NU 2228 EM NU NJ NUP – – 15,2
300 62 – 260 550 000 640 000 2 000 2 400 N 328 – – – N NF 21,7
300 62 180 – 665 000 795 000 2 000 2 400 NU 328 EM NU NJ NUP – – 22,8
300 102 180 – 1 020 000 1 380 000 1 700 2 200 NU 2328 EM NU NJ NUP – – 37,7
360 82 198 302 875 000 1 020 000 1 700 2 000 NU 428 NU NJ – N – 46,4
150 225 35 169,5 205,5 202 000 294 000 2 800 3 400 NU 1030 NU NJ – N NF 4,77
270 45 – 238 345 000 435 000 2 200 2 800 N 230 – – – N NF 10,4
270 45 182 – 450 000 595 000 2 200 2 800 NU 230 EM NU NJ NUP – – 11,9
270 73 182 – 635 000 930 000 2 000 2 600 NU 2230 EM NU NJ NUP – – 19,3
320 65 – 277 590 000 690 000 1 800 2 200 N 330 – – – N NF 25,8
320 65 193 – 760 000 920 000 1 800 2 200 NU 330 EM 005/12/2 NJ NUP – - 27,1
320 108 193 – 1 160 000 1 600 000 1 600 2 000 NU 2330 EM NU NJ NUP – – 45,1
380 85 213 – 930 000 1 120 000 1 600 2 000 NU 430 NU NJ – – – 55,8
160 240 38 180 220 238 000 340 000 2 600 3 200 NU 1032 NU NJ – N NF 5,81
290 48 – 255 430 000 570 000 2 200 2 600 N 232 – – – N NF 14,1
290 48 195 – 500 000 665 000 2 200 2 600 NU 232 EM NU NJ NUP – – 14,7
290 80 193 – 810 000 1 190 000 1 900 2 400 NU 2232 EM NU NJ NUP – – 24,5
340 68 – 292 700 000 875 000 1 700 2 000 N 332 – – – N – 30,8
340 68 204 – 860 000 1 050 000 1 700 2 000 NU 332 EM NU NJ NUP – – 32,1
340 114 204 – 1 310 000 1 820 000 1 500 1 900 NU 2332 EM NU NJ NUP – – 53,9
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20 % reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.
