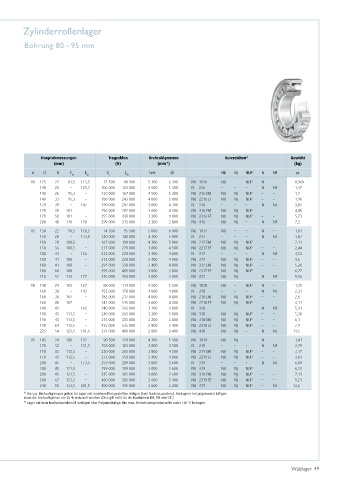

Page 49 - Wälzlager

zylinderrollenlager

Bohrung 80 – 95 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
2)
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
80 125 22 91,5 113,5 72 500 90 500 5 300 6 300 NU 1016 NU – NUP N – 0,969
140 26 – 125,3 106 000 122 000 4 500 5 300 N 216 – – – N NF 1,47
140 26 95,3 – 139 000 167 000 4 500 5 300 NU 216 EM NU NJ NUP – – 1,7
140 33 95,3 – 186 000 243 000 4 000 5 000 NU 2216 ET NU NJ NUP – – 1,96
170 39 – 147 190 000 207 000 3 600 4 300 N 316 – – – N NF 3,85
170 39 101 – 256 000 282 000 3 600 4 300 NU 316 EM NU NJ NUP – – 4,45
170 58 101 – 355 000 430 000 3 200 4 000 NU 2316 ET NU NJ NUP – – 5,73
200 48 110 170 299 000 315 000 3 200 3 800 NU 416 NU NJ – N NF 7,3
85 130 22 96,5 118,5 74 500 95 500 5 000 6 000 NU 1017 NU – – N – 1,01
150 28 – 133,8 120 000 140 000 4 300 5 000 N 217 – – – N NF 1,87
150 28 100,5 – 167 000 199 000 4 300 5 000 NU 217 EM NU NJ NUP – – 2,11
150 36 100,5 – 217 000 279 000 3 800 4 500 NU 2217 ET NU NJ NUP – – 2,44
180 41 – 156 212 000 228 000 3 400 4 000 N 317 – – – N NF 4,53
180 41 108 – 212 000 228 000 3 400 4 000 NU 317 NU NJ NUP – – 4,6
180 41 108 – 291 000 330 000 3 400 4 000 NU 317 EM NU NJ NUP – – 5,26
180 60 108 – 395 000 485 000 3 000 3 800 NU 2317 ET NU NJ NUP – – 6,77
210 52 113 177 335 000 350 000 3 000 3 800 NU 417 NU NJ – N NF 9,56
90 140 24 103 127 88 000 114 000 4 500 5 600 NU 1018 NU – NUP N – 1,35
160 30 – 143 152 000 178 000 4 000 4 800 N 218 – – – N NF 2,31
160 30 107 – 182 000 217 000 4 000 4 800 NU 218 EM NU NJ NUP – – 2,6
160 40 107 – 242 000 315 000 3 600 4 300 NU 2218 ET NU NJ NUP – – 3,11
190 43 – 165 240 000 265 000 3 200 3 800 N 318 – – – N NF 5,31
190 43 113,5 – 240 000 265 000 3 200 3 800 NU 318 NU NJ NUP – – 5,38
190 43 113,5 – 315 000 355 000 3 200 3 800 NU 318 EM NU NJ NUP – – 6,1
190 64 113,5 – 435 000 535 000 2 800 3 400 NU 2318 ET NU NJ NUP – – 7,9
225 54 123,5 191,5 375 000 400 000 2 800 3 400 NU 418 NU NJ – N NF 11,5
95 145 24 108 132 90 500 120 000 4 300 5 300 NU 1019 NU NJ – N – 1,41
170 32 – 151,5 158 000 183 000 3 800 4 500 N 219 – – – N NF 2,79
170 32 112,5 – 220 000 265 000 3 800 4 500 NU 219 EM NU NJ NUP – – 3,17
170 43 112,5 – 273 000 350 000 3 400 4 000 NU 2219 ET NU NJ NUP – – 3,81
200 45 – 173,5 259 000 289 000 3 000 3 600 N 319 – – – N NF 6,09
200 45 121,5 – 259 000 289 000 3 000 3 600 NU 319 NU NJ NUP – – 6,23
200 45 121,5 – 335 000 385 000 3 000 3 600 NU 319 EM NU NJ NUP – – 7,13
200 67 121,5 – 460 000 585 000 2 600 3 400 NU 2319 ET NU NJ NUP – – 9,21
240 55 133,5 201,5 400 000 445 000 2 600 3 200 NU 419 NU NJ NUP – NF 13,6
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20 % reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.

Wälzlager 49
