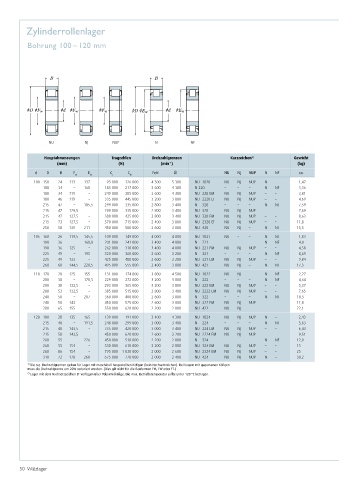

Page 50 - Wälzlager

zylinderrollenlager

Bohrung 100 – 120 mm

NU NJ NUP N NF

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
2)
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
100 150 24 113 137 93 000 126 000 4 300 5 300 NU 1020 NU NJ NUP N – 1,47
180 34 – 160 183 000 217 000 3 600 4 300 N 220 – – – N NF 3,36
180 34 119 – 249 000 305 000 3 600 4 300 NU 220 EM NU NJ NUP – – 3,81
180 46 119 – 335 000 445 000 3 200 3 800 NU 2220 ET NU NJ NUP – – 4,69
215 47 – 185,5 299 000 335 000 2 800 3 400 N 320 – – – N NF 7,59
215 47 129,5 – 299 000 335 000 2 800 3 400 NU 320 NU NJ NUP – – 7,69
215 47 127,5 – 380 000 425 000 2 800 3 400 NU 320 EM NU NJ NUP – – 8,63
215 73 127,5 – 570 000 715 000 2 400 3 000 NU 2320 ET NU NJ NUP – – 11,8
250 58 139 211 450 000 500 000 2 600 3 000 NU 420 NU NJ – N NF 15,5
105 160 26 119,5 145,5 109 000 149 000 4 000 4 800 NU 1021 NU – – N NF 1,83
190 36 – 168,8 201 000 241 000 3 400 4 000 N 221 – – – N NF 4,0
190 36 125 – 262 000 310 000 3 400 4 000 NU 221 EM NU NJ NUP – – 4,58
225 49 – 195 320 000 360 000 2 600 3 200 N 321 – – – N NF 8,69
225 49 133 – 425 000 480 000 2 600 3 200 NU 321 EM NU NJ NUP – – 9,84
260 60 144,5 220,5 495 000 555 000 2 400 3 000 NU 421 NU NJ – N NF 17,3
110 170 28 125 155 131 000 174 000 3 800 4 500 NU 1022 NU NJ – N NF 2,27
200 38 – 178,5 229 000 272 000 3 200 3 800 N 222 – – – N NF 4,64
200 38 132,5 – 293 000 365 000 3 200 3 800 NU 222 EM NU NJ NUP – – 5,37
200 53 132,5 – 385 000 515 000 2 800 3 400 NU 2222 EM NU NJ NUP – – 7,65
240 50 – 207 360 000 400 000 2 600 3 000 N 322 – – – N NF 10,3
240 50 143 – 450 000 525 000 2 600 3 000 NU 322 EM NU NJ NUP – – 11,8
280 65 155 – 550 000 620 000 2 200 2 800 NU 422 NU NJ – – – 22,1
120 180 28 135 165 139 000 191 000 3 400 4 300 NU 1024 NU NJ NUP N – 2,43
215 40 – 191,5 248 000 299 000 3 000 3 400 N 224 – – – N NF 5,63
215 40 143,5 – 335 000 420 000 3 000 3 400 NU 224 EM NU NJ NUP – – 6,43
215 58 143,5 – 450 000 620 000 2 600 3 200 NU 2224 EM NU NJ NUP – – 9,51
260 55 – 226 450 000 510 000 2 200 2 800 N 324 – – – N NF 12,9
260 55 154 – 530 000 610 000 2 200 2 800 NU 324 EM NU NJ NUP – – 15
260 86 154 – 795 000 1 030 000 2 000 2 600 NU 2324 EM NU NJ NUP – – 25
310 72 170 260 675 000 770 000 2 000 2 400 NU 424 NU NJ NUP N – 30,2
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20% reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.
