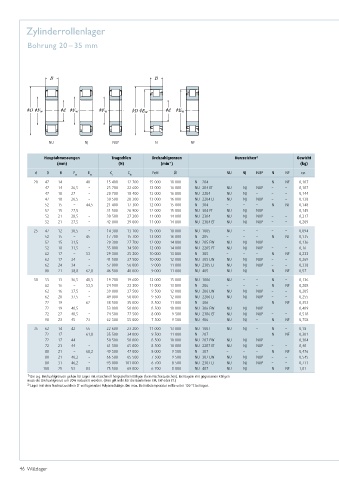

Page 46 - Wälzlager

zylinderrollenlager

Bohrung 20 – 35 mm

NU NJ NUP N NF

2)
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
20 47 14 – 40 15 400 12 700 15 000 18 000 N 204 – – – N NF 0,107
47 14 26,5 – 25 700 22 600 13 000 16 000 NU 204 ET NU NJ NUP – – 0,107
47 18 27 – 20 700 18 400 13 000 16 000 NU 2204 NU NJ – – – 0,144
47 18 26,5 – 30 500 28 300 13 000 16 000 NU 2204 ET NU NJ NUP – – 0,138
52 15 – 44,5 21 400 17 300 12 000 15 000 N 304 – – – N NF 0,148
52 15 27,5 – 31 500 26 900 12 000 15 000 NU 304 ET NU NJ NUP – – 0,145
52 21 28,5 – 30 500 27 200 11 000 14 000 NU 2304 NU NJ NUP – – 0,217
52 21 27,5 – 42 000 39 000 11 000 14 000 NU 2304 ET NU NJ NUP – – 0,209
25 47 12 30,5 – 14 300 13 100 15 000 18 000 NU 1005 NU – – – – 0,094
52 15 – 45 17 700 15 700 13 000 16 000 N 205 – – – N NF 0,135
52 15 31,5 – 29 300 27 700 12 000 14 000 NU 205 EW NU NJ NUP – – 0,136
52 18 31,5 – 35 000 34 500 12 000 14 000 NU 2205 ET NU NJ NUP – – 0,16
62 17 – 53 29 300 25 200 10 000 13 000 N 305 – – – N NF 0,233
62 17 34 – 41 500 37 500 10 000 12 000 NU 305 EW NU NJ NUP – – 0,269
62 24 34 – 57 000 56 000 9 000 11 000 NU 2305 ET NU NJ NUP – – 0,338
80 21 38,8 62,8 46 500 40 000 9 000 11 000 NU 405 NU NJ – N NF 0,57
30 55 13 36,5 48,5 19 700 19 600 12 000 15 000 NU 1006 NU – – N – 0,136
62 16 – 53,5 24 900 23 300 11 000 13 000 N 206 – – – N NF 0,208
62 16 37,5 – 39 000 37 500 9 500 12 000 NU 206 EW NU NJ NUP – – 0,205
62 20 37,5 – 49 000 50 000 9 500 12 000 NU 2206 ET NU NJ NUP – – 0,255
72 19 – 62 38 500 35 000 8 500 11 000 N 306 – – – N NF 0,353
72 19 40,5 – 53 000 50 000 8 500 10 000 NU 306 EW NU NJ NUP – – 0,409
72 27 40,5 – 74 500 77 500 8 000 9 500 NU 2306 ET NU NJ NUP – – 0,518
90 23 45 73 62 500 55 000 7 500 9 500 NU 406 NU NJ – N NF 0,758
35 62 14 42 55 22 600 23 200 11 000 13 000 NU 1007 NU NJ – N – 0,18
72 17 – 61,8 35 500 34 000 9 500 11 000 N 207 – – – N NF 0,301
72 17 44 – 50 500 50 000 8 500 10 000 NU 207 EW NU NJ NUP – – 0,304
72 23 44 – 61 500 65 000 8 500 10 000 NU 2207 ET NU NJ NUP – – 0,40
80 21 – 68,2 49 500 47 000 8 000 9 500 N 307 – – – N NF 0,476
80 21 46,2 – 66 500 65 500 7 500 9 500 NU 307 EW NU NJ NUP – – 0,545
80 31 46,2 – 93 000 101 000 6 700 8 500 NU 2307 ET NU NJ NUP – – 0,711
100 25 53 83 75 500 69 000 6 700 8 000 NU 407 NU NJ – N NF 1,01
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20% reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.
