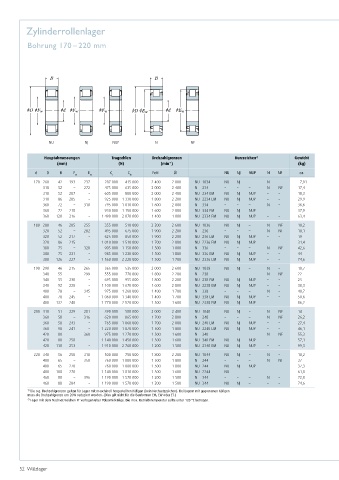

zylinderrollenlager

Bohrung 170 – 220 mm

NU NJ NUP N NF

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
2)
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
170 260 42 193 237 287 000 415 000 2 400 2 800 NU 1034 NU NJ – N – 7,91
310 52 – 272 475 000 635 000 2 000 2 400 N 234 – – – N NF 17,4
310 52 207 – 605 000 800 000 2 000 2 400 NU 234 EM NU NJ NUP – – 18,3
310 86 205 – 925 000 1 330 000 1 800 2 200 NU 2234 EM NU NJ NUP – – 29,9
360 72 – 310 795 000 1 010 000 1 600 2 000 N 334 – – – N – 36,6
360 72 218 – 930 000 1 150 000 1 600 2 000 NU 334 EM NU NJ NUP – – 37,9
360 120 216 – 1 490 000 2 070 000 1 400 1 800 NU 2334 EM NU NJ NUP – – 63,4
180 280 46 205 255 355 000 510 000 2 200 2 600 NU 1036 NU NJ – N NF 10,2
320 52 – 282 495 000 675 000 1 900 2 200 N 236 – – – N NF 18,1
320 52 217 – 625 000 850 000 1 900 2 200 NU 236 EM NU NJ NUP – – 19
320 86 215 – 1 010 000 1 510 000 1 700 2 000 NU 2236 EM NU NJ NUP – – 31,4
380 75 – 328 905 000 1 150 000 1 500 1 800 N 336 – – – N NF 42,6
380 75 231 – 985 000 1 230 000 1 500 1 800 NU 336 EM NU NJ NUP – – 44
380 126 227 – 1 560 000 2 220 000 1 300 1 700 NU 2336 EM NU NJ NUP – – 74,6
190 290 46 215 265 365 000 535 000 2 000 2 600 NU 1038 NU NJ – N – 10,7
340 55 – 299 555 000 770 000 1 800 2 200 N 238 – – – N NF 22
340 55 230 – 695 000 955 000 1 800 2 200 NU 238 EM NU NJ NUP – – 23
340 92 228 – 1 100 000 1 670 000 1 600 2 000 NU 2238 EM NU NJ NUP – – 38,3
400 78 – 345 975 000 1 260 000 1 400 1 700 N 338 – – – N – 48,7
400 78 245 – 1 060 000 1 340 000 1 400 1 700 NU 338 EM NU NJ NUP – – 50,6
400 132 240 – 1 770 000 2 520 000 1 300 1 600 NU 2338 EM NU NJ NUP – – 86,2
200 310 51 229 281 390 000 580 000 2 000 2 400 NU 1040 NU NJ – N NF 14
360 58 – 316 620 000 865 000 1 700 2 000 N 240 – – – N NF 26,2
360 58 243 – 765 000 1 060 000 1 700 2 000 NU 240 EM NU NJ NUP – – 27,4
360 98 241 – 1 220 000 1 870 000 1 500 1 800 NU 2240 EM NU NJ NUP – – 46,1
420 80 – 360 975 000 1 270 000 1 300 1 600 N 340 – – – N NF 55,3
420 80 258 – 1 140 000 1 450 000 1 300 1 600 NU 340 EM NU NJ NUP – – 57,1
420 138 253 – 1 910 000 2 760 000 1 200 1 500 NU 2340 EM NU NJ NUP – – 99,3
220 340 56 250 310 500 000 750 000 1 800 2 200 NU 1044 NU NJ – N – 18,2
400 65 – 350 760 000 1 080 000 1 500 1 800 N 244 – – – N NF 37
400 65 270 – 760 000 1 080 000 1 500 1 800 NU 244 NU NJ NUP – – 37,3
400 108 270 – 1 140 000 1 810 000 1 300 1 600 NU 2244 NU – – – – 61,8
460 88 – 396 1 190 000 1 570 000 1 200 1 500 N 344 – – – N – 72,8
460 88 284 – 1 190 000 1 570 000 1 200 1 500 NU 344 NU NJ – – – 74,6
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20% reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.
