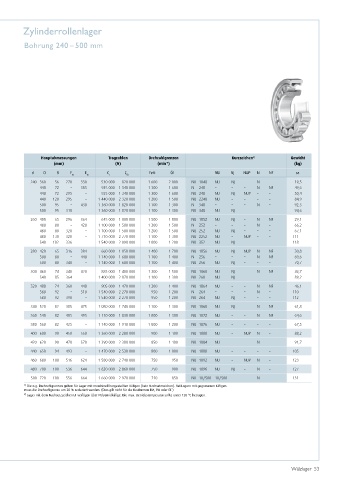

Page 53 - Wälzlager

zylinderrollenlager

Bohrung 240 – 500 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
2)
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
240 360 56 270 330 530 000 820 000 1 600 2 000 NU 1048 NU NJ – N – 19,5
440 72 – 385 935 000 1 340 000 1 300 1 600 N 248 – – – N NF 49,6
440 72 295 – 935 000 1 340 000 1 300 1 600 NU 248 NU NJ NUP – – 50,4
440 120 295 – 1 440 000 2 320 000 1 200 1 500 NU 2248 NU – – – – 84,9
500 95 – 430 1 360 000 1 820 000 1 100 1 300 N 348 – – – N – 92,3
500 95 310 – 1 360 000 1 820 000 1 100 1 300 NU 348 NU NJ – – – 94,6
260 400 65 296 364 645 000 1 000 000 1 500 1 800 NU 1052 NU NJ – N NF 29,1
480 80 – 420 1 100 000 1 580 000 1 200 1 500 N 252 – – – N – 66,2
480 80 320 – 1 100 000 1 580 000 1 200 1 500 NU 252 NU NJ – – – 67,1
480 130 320 – 1 710 000 2 770 000 1 100 1 300 NU 2252 NU – NUP – – 111
540 102 336 – 1 540 000 2 090 000 1 000 1 200 NU 352 NU NJ – – – 118
280 420 65 316 384 660 000 1 050 000 1 400 1 700 NU 1056 NU NJ NUP N NF 30,8
500 80 – 440 1 140 000 1 680 000 1 100 1 400 N 256 – – – N NF 69,6
500 80 340 – 1 140 000 1 680 000 1 100 1 400 NU 256 NU NJ – – – 70,7
300 460 74 340 420 885 000 1 400 000 1 300 1 500 NU 1060 NU NJ – N NF 43,7
540 85 364 – 1 400 000 2 070 000 1 100 1 300 NU 260 NU NJ – – – 89,2
320 480 74 360 440 905 000 1 470 000 1 200 1 400 NU 1064 NU – – N NF 46,1
580 92 – 510 1 540 000 2 270 000 950 1 200 N 264 – – – N – 110
580 92 390 – 1 540 000 2 270 000 950 1 200 NU 264 NU NJ – – – 112
340 520 82 385 475 1 080 000 1 740 000 1 100 1 300 NU 1068 NU NJ – N NF 61,8
360 540 82 405 495 1 110 000 1 830 000 1 000 1 300 NU 1072 NU – – N NF 64,6
380 560 82 425 – 1 140 000 1 910 000 1 000 1 200 NU 1076 NU – – – – 67,5
400 600 90 450 550 1 360 000 2 280 000 900 1 100 NU 1080 NU – NUP N – 88,2
420 620 90 470 570 1 390 000 2 380 000 850 1 100 NU 1084 NU – – N – 91,7
440 650 94 493 – 1 470 000 2 530 000 800 1 000 NU 1088 NU – – – – 105
460 680 100 516 624 1 580 000 2 740 000 750 950 NU 1092 NU – NUP N – 123
480 700 100 536 644 1 620 000 2 860 000 750 900 NU 1096 NU NJ – N – 127
500 720 100 556 664 1 660 000 2 970 000 710 850 NU 10/500 10/500 – – N – 131
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20 % reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.

Wälzlager 53
