P. 54

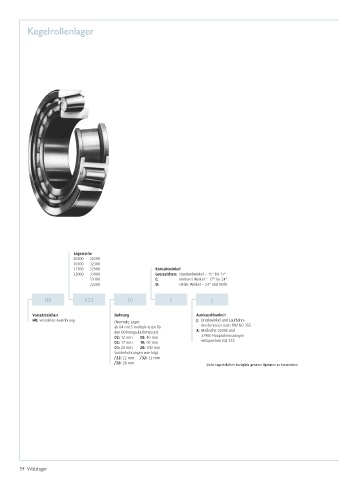

Kegelrollenlager
Lagerreihe
30200 32200
30300 32300
31300 32900 Kontaktwinkel
32000 33000 Leerzeichen: Standardwinkel = 15° bis 17°
33100 C: mittlerer Winkel = 17° bis 24°
33200 D: steiler Winkel = 24° und mehr
HR 322 10 C J
Vorsetzzeichen Bohrung Austauschbarkeit
HR: verstärkte Ausführung (Normale Lager: J: Druckwinkel und Laufbahn-
ab 04 mit 5 multiplizieren für durchmesser nach DIN ISO 355
den Bohrungsdurchmesser) X: Maßreihe 32000 und
02: 12 mm 08: 40 mm 32900 Hauptabmessungen
03: 17 mm 10: 50 mm entsprechen ISO 355
04: 20 mm 20: 100 mm
Sonderbohrungen wie folgt:
/22: 22 mm /32: 32 mm
/28: 28 mm
Siehe Lagertabellen bezüglich genauer Optionen zu Kurzzeichen
