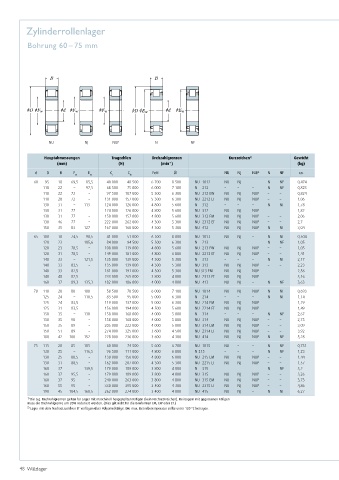

Page 48 - Wälzlager

zylinderrollenlager

Bohrung 60 – 75 mm

NU NJ NUP N NF

2)
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B F E C C Fett Öl NU NJ NUP N NF ca.
w w r 0r
60 95 18 69,5 85,5 40 000 48 500 6 700 8 500 NU 1012 NU NJ – N NF 0,474
110 22 – 97,5 68 500 75 000 6 000 7 100 N 212 – – – N NF 0,823
110 22 72 – 97 500 107 000 5 300 6 300 NU 212 EW NU NJ NUP – – 0,824
110 28 72 – 131 000 157 000 5 300 6 300 NU 2212 ET NU NJ NUP – – 1,06
130 31 – 113 124 000 126 000 4 800 5 600 N 312 – – – N NF 1,78
130 31 77 – 124 000 126 000 4 800 5 600 NU 312 NU NJ NUP – – 1,82
130 31 77 – 150 000 157 000 4 800 5 600 NU 312 EM NU NJ NUP – – 2,06
130 46 77 – 222 000 262 000 4 300 5 300 NU 2312 ET NU NJ NUP – – 2,7
150 35 83 127 167 000 168 000 4 300 5 300 NU 412 NU NJ NUP N NF 3,04
65 100 18 74,5 90,5 41 000 51 000 6 300 8 000 NU 1013 NU NJ – N NF 0,504
120 23 – 105,6 84 000 94 500 5 300 6 300 N 213 – – – N NF 1,05
120 23 78,5 – 108 000 119 000 4 800 5 600 NU 213 EW NU NJ NUP – – 1,05
120 31 78,5 – 149 000 181 000 4 800 6 000 NU 2213 ET NU NJ NUP – – 1,41
140 33 – 121,5 135 000 139 000 4 300 5 300 N 313 – – – N NF 2,17
140 33 83,5 – 135 000 139 000 4 300 5 300 NU 313 NU NJ NUP – – 2,23
140 33 82,5 – 181 000 191 000 4 300 5 300 NU 313 EM NU NJ NUP – – 2,56
140 48 82,5 – 233 000 265 000 3 800 4 800 NU 2313 ET NU NJ NUP – – 3,16
160 37 89,3 135,3 182 000 186 000 4 000 4 800 NU 413 NU NJ – N NF 3,63
70 110 20 80 100 58 500 70 500 6 000 7 100 NU 1014 NU NJ NUP N NF 0,693
125 24 – 110,5 83 500 95 000 5 000 6 300 N 214 – – – N NF 1,14
125 24 83,5 – 119 000 137 000 5 000 6 300 NU 214 EM NU NJ NUP – – 1,29
125 31 83,5 – 156 000 194 000 4 500 5 600 NU 2214 ET NU NJ NUP – – 1,49
150 35 – 130 158 000 168 000 4 000 5 000 N 314 – – – N NF 2,67
150 35 90 – 158 000 168 000 4 000 5 000 NU 314 NU NJ NUP – – 2,75
150 35 89 – 205 000 222 000 4 000 5 000 NU 314 EM NU NJ NUP – – 3,09
150 51 89 – 274 000 325 000 3 600 4 500 NU 2314 ET NU NJ NUP – – 3,92
180 42 100 152 228 000 236 000 3 600 4 300 NU 414 NU NJ NUP N NF 5,28
75 115 20 85 105 60 000 74 500 5 600 6 700 NU 1015 NU – – N NF 0,731
130 25 – 116,5 96 500 111 000 4 800 6 000 N 215 – – – N NF 1,23
130 25 88,5 – 130 000 156 000 4 800 6 000 NU 215 EM NU NJ NUP – – 1,44
130 31 88,5 – 162 000 207 000 4 300 5 300 NU 2215 ET NU NJ NUP – – 1,57
160 37 – 139,5 179 000 189 000 3 800 4 800 N 315 – – – N NF 3,2
160 37 95,5 – 179 000 189 000 3 800 4 800 NU 315 NU NJ NUP – – 3,26
160 37 95 – 240 000 263 000 3 800 4 800 NU 315 EM NU NJ NUP – – 3,73
160 55 95 – 330 000 395 000 3 400 4 300 NU 2315 ET NU NJ NUP – – 4,86
190 45 104,5 160,5 262 000 274 000 3 400 4 000 NU 415 NU NJ – N NF 6,27
1) Die o.g. Drehzahlgrenzen gelten für Lager mit maschinell hergestellten Käfigen (kein Nachsetzzeichen). Bei Lagern mit gegossenen Käfigen
muss die Drehzahlgrenze um 20% reduziert werden. (Dies gilt nicht für die Bauformen EM, EW oder ET.)
2) Lager mit dem Nachsetzzeichen ET verfügen über Polyamidkäfige. Die max. Betriebstemperatur sollte unter 120 °C betragen.
