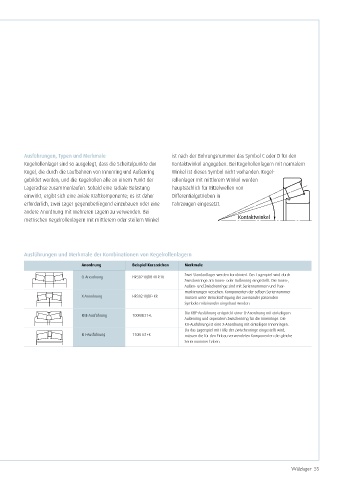

Page 55 - Wälzlager

Ausführungen, Typen und Merkmale ist nach der Bohrungsnummer das Symbol C oder D für den
Kegelrollenlager sind so ausgelegt, dass die Scheitelpunkte der Kontaktwinkel angegeben. Bei Kegelrollenlagern mit normalem
Kegel, die durch die Laufbahnen von Innenring und Außenring Winkel ist dieses Symbol nicht vorhanden. Kegel-
gebildet werden, und die Kegelrollen alle an einem Punkt der rollenlager mit mittlerem Winkel werden
Lagerachse zusammenlaufen. Sobald eine radiale Belastung hauptsächlich für Ritzelwellen von
einwirkt, ergibt sich eine axiale Kraftkomponente; es ist daher Differentialgetrieben in
erforderlich, zwei Lager gegen über liegend einzubauen oder eine Fahrzeugen eingesetzt.
andere Anordnung mit mehreren Lagern zu verwenden. Bei
metrischen Kegelrollenlagern mit mittlerem oder steilem Winkel Kontaktwinkel

Ausführungen und Merkmale der Kombinationen von Kegelrollenlagern

Anordnung Beispiel Kurzzeichen Merkmale
Zwei Standardlager werden kombiniert. Das Lagerspiel wird durch
O-Anordnung HR30210JDB+KLR10
Zwischenringe am Innen- oder Außenring eingestellt. Die Innen-,
Außen- und Zwischenringe sind mit Seriennummern und Paar-
markierungen versehen. Komponenten der selben Seriennummer
X-Anordnung HR30210JDF+KR müssen unter Berücksichtigung der zueinander passenden
Symbole miteinander eingebaut werden.
Die KBE-Ausführung entspricht einer O-Anordnung mit einteiligem
KBE-Ausführung 100KBE31+L
Außenring und seperatem Zwischenring für die Innenringe. Die
KH-Ausführung ist eine X-Anordnung mit einteiligen Innenringen.
Da das Lagerspiel mit Hilfe der Zwischenringe eingestellt wird,
KH-Ausführung 110KH31+K müssen die für den Einbau verwendeten Komponenten die gleiche
Seriennummer haben.
