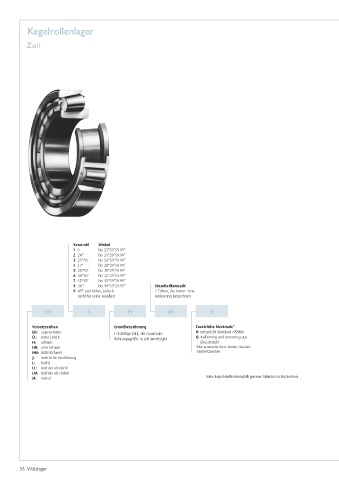

Page 56 - Wälzlager

Kegelrollenlager

zoll

Kennzahl Winkel
1 0 bis 23°59‘59.99“
2 24° bis 25°29‘59.99“
3 25°30‘ bis 26°59‘59.99“
4 27° bis 28°29‘59.99“
5 28°30‘ bis 30°29‘59.99“
6 30°30‘ bis 32°29‘59.99“
7 32°30‘ bis 35°59‘59.99“
8 36° bis 44°59‘59.99“ Einzelteilkennzahl
9 45° und höher, jedoch 2 Ziffern, die Innen- bzw.
nicht für reine Axiallast Außenring bezeichnen

LM 1 19 49 R

Vorsetzzeichen Grundbezeichnung Zusätzliche Merkmale*
EH: superschwer 1–3stellige Zahl, die maximale R: entspricht Standard AFBMA
EL: extra Leicht Bohrungsgröße in Zoll wiedergibt G: Außenring und Innenring aus
H: schwer Einsatzstahl
HH: sehr Schwer * NSK verwendet diese beiden Standard-
HM: mittelschwer Nachsetzzeichen
J: metrische Ausführung
L: leicht
LL: leichter als leicht
LM: leichter als mittel
M: mittel Siehe Lagertabellen bezüglich genauer Optionen zu Kurzzeichen
