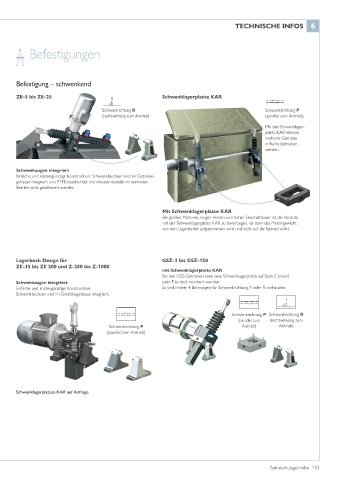

Page 153 - Spindelhubgetriebe

TECHNISCHE INFOS 6

Befestigungen

Befestigung – schwenkend

ZE-5 bis ZE-25 Schwenklagerplatte KAR

Schwenkrichtung R Schwenkrichtung P
(rechtwinkelig zum Antrieb) (parallel zum Antrieb)
Mit der Schwenklager-
platte KAR können
mehrere Getriebe
in Reihe betrieben
werden.

Schwenkaugen integriert
Einfache und kostengünstige Konstruktion: Schwenkbuchsen sind im Getriebe-
gehäuse integriert und PTFE-beschichtet und müssen deshalb im normalen
Betrieb nicht geschmiert werden.

Befestigung - schwenkend Mit Schwenklagerplatte KAR
Bei großen Motoren, langen Hüben und hoher Einschaltdauer ist die Variante
mit der Schwenklagerplatte KAR zu bevorzugen, da dann das Motorgewicht
von den Lagerstellen aufgenommen wird und nicht auf die Spindel wirkt.

Lagerbock Design für GSZ-2 bis GSZ-150
ZE-35 bis ZE 200 und Z-250 bis Z-1000
mit Schwenklagerplatte KAR
Bei den GSZ-Getrieben kann eine Schwenklagerplatte auf Seite E (oben)
Schwenkaugen integriert oder F (unten) montiert werden.
Einfache und kostengünstige Konstruktion: Es sind immer 4 Bohrungen für Schwenkrichtung P oder R vorhanden.
Schwenkbuchsen sind im Getriebegehäuse integriert.

Schwenkrichtung P Schwenkrichtung R
(parallel zum (rechtwinkelig zum
Schwenkrichtung P Antrieb) Antrieb)
(parallel zum Antrieb)

Schwenklagerplatten KAR auf Anfrage

Spindelhubgetriebe 153
