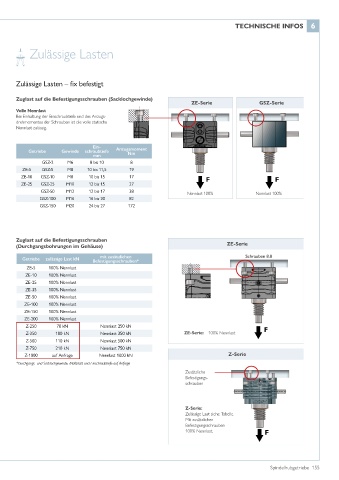

TECHNISCHE INFOS 6

Zulässige Lasten 100 100

Zulässige Lasten – fix befestigt

Zuglast auf die Befestigungsschrauben (Sacklochgewinde)
ZE-Serie GSZ-Serie
Volle Nennlast
Bei Einhaltung der Einschraubtiefe und des Anzugs-
drehmomentes der Schrauben ist die volle statische
Nennlast zulässig.

Ein- Anzugsmoment
Getriebe Gewinde schraubtiefe Nm
mm
GSZ-2 M6 8 bis 10 8
ZE-5 GSZ-5 M8 10 bis 11,5 19
ZE-10 GSZ-10 M8 10 bis 15 17 F F
ZE-25 GSZ-25 M10 12 bis 15 27
GSZ-50 M12 12 bis 17 38 Nennlast 100% Nennlast 100%
GSZ-100 M16 16 bis 20 82
GSZ-150 M20 24 bis 27 172

Zuglast auf die Befestigungsschrauben
(Durchgangsbohrungen im Gehäuse) ZE-Serie

mit zusätzlichen
Getriebe zulässige Last kN Befestigungsschrauben* Schrauben 8.8
ZE-5 100% Nennlast
ZE-10 100% Nennlast
ZE-25 100% Nennlast
ZE-35 100% Nennlast
ZE-50 100% Nennlast
ZE-100 100% Nennlast
ZE-150 100% Nennlast
ZE-200 100% Nennlast
Z-250 70 kN Nennlast 250 kN F
Z-350 180 kN Nennlast 350 kN ZE-Serie: 100% Nennlast
Z-500 110 kN Nennlast 500 kN
Z-750 210 kN Nennlast 750 kN
Z-1000 auf Anfrage Nennlast 1000 kN Z-Serie
100
*Durchgangs- und Sacklochgewinde, Maßblatt und Einschraubtiefe auf Anfrage
Zusätzliche
Befestigungs-
schrauben

Z-Serie:
100 Zulässige Last siehe Tabelle.
Mit zusätzlichen
10
Befestigungsschrauben
5
0
100% Nennlast. F
