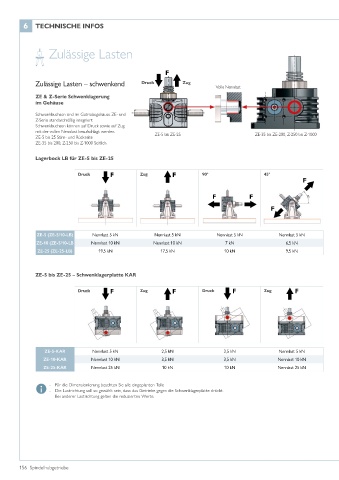

Page 156 - Spindelhubgetriebe

6 TECHNISCHE INFOS

Zulässige Lasten

F
Zulässige Lasten – schwenkend Druck Zug Volle Nennlast

ZE & Z-Serie Schwenklagerung
im Gehäuse

Schwenkbuchsen sind im Getriebegehäuse ZE- und
Z-Serie standardmäßig integriert:
Schwenkbuchsen können auf Druck sowie auf Zug
mit der vollen Nennlast beaufschlagt werden. ZE-5 bis ZE-25 ZE-35 bis ZE-200, Z-250 bis Z-1000
ZE-5 bis 25 Stirn- und Rückseite
ZE-35 bis 200, Z-250 bis Z-1000 Seitlich

Lagerbock LB für ZE-5 bis ZE-25
100
Druck F Zug F 90° 45°
F

F F

F

ZE-5 (ZE-5/10-LB) Nennlast 5 kN Nennlast 5 kN Nennlast 5 kN Nennlast 5 kN
10
5
ZE-10 (ZE-5/10-LB Nennlast 10 kN Nennlast 10 kN 7 kN 6,5 kN
0
ZE-25 (ZE-25-LB) 19,5 kN 17,5 kN 10 kN 9,5 kN

ZE-5 bis ZE-25 – Schwenklagerplatte KAR

Druck F Zug F Druck F Zug F

ZE-5-KAR Nennlast 5 kN 2,5 kN 2,5 kN Nennlast 5 kN
ZE-10-KAR Nennlast 10 kN 3,5 kN 3,5 kN Nennlast 10 kN
ZE-25-KAR Nennlast 25 kN 10 kN 10 kN Nennlast 25 kN

- Für die Dimensionierung beachten Sie alle eingeplanten Teile
- Die Lastrichtung soll so gewählt sein, dass das Getriebe gegen die Schwenklagerplatte drückt.
Bei anderer Lastrichtung gelten die reduzierten Werte.

156 Spindelhubgetriebe
