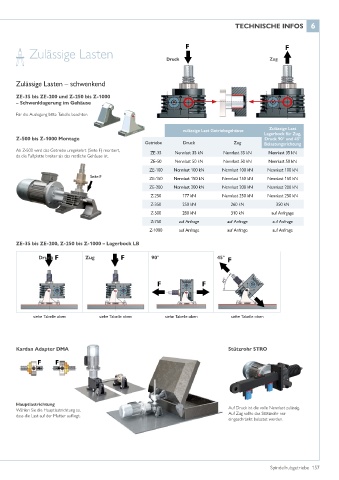

Page 157 - Spindelhubgetriebe

TECHNISCHE INFOS 6

F F
Zulässige Lasten Druck Zug

Zulässige Lasten – schwenkend

ZE-35 bis ZE-200 und Z-250 bis Z-1000
– Schwenklagerung im Gehäuse
Für die Auslegung bitte Tabelle beachten.

Zulässige Last
zulässige Last Getriebegehäuse Lagerbock für Zug,
Z-500 bis Z-1000 Montage Druck 90° und 45°
Getriebe Druck Zug Belastungsrichtung
Ab Z-500 wird das Getriebe umgekehrt (Seite F) montiert, ZE-35 Nennlast 35 kN Nennlast 35 kN Nennlast 35 kN
da die Fußplatte breiter als das restliche Gehäuse ist.
ZE-50 Nennlast 50 kN Nennlast 50 kN Nennlast 50 kN
ZE-100 Nennlast 100 kN Nennlast 100 kN Nennlast 100 kN
Seite F ZE-150 Nennlast 150 kN Nennlast 150 kN Nennlast 150 kN
ZE-200 Nennlast 200 kN Nennlast 200 kN Nennlast 200 kN
Z-250 177 kN Nennlast 250 kN Nennlast 250 kN
Z-350 250 kN 260 kN 350 kN
Z-500 280 kN 310 kN auf Anfrgage
Z-750 auf Anfrage auf Anfrage auf Anfrage
Z-1000 auf Anfrage auf Anfrage auf Anfrage

ZE-35 bis ZE-200, Z-250 bis Z-1000 – Lagerbock LB

Druck F Zug F 90° 45° F

F F

siehe Tabelle oben siehe Tabelle oben siehe Tabelle oben siehe Tabelle oben

Kardan Adapter DMA Stützrohr STRO
F F

Hauptlastrichtung
Wählen Sie die Hauptlastrichtung so, Auf Druck ist die volle Nennlast zulässig.
dass die Last auf der Mutter aufliegt. Auf Zug sollte das Stützrohr nur
eingeschränkt belastet werden.

Spindelhubgetriebe 157
