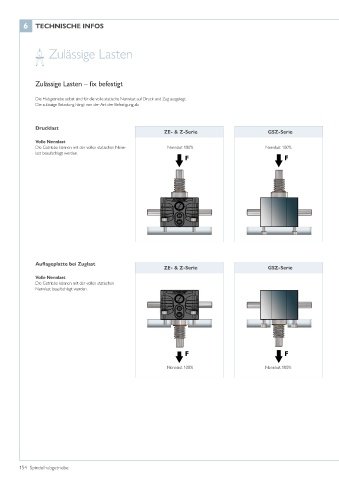

Zulässige Lasten
Zulässige Lasten – fix befestigt
Die Hubgetriebe selbst sind für die volle statische Nennlast auf Druck und Zug ausgelegt.
Die zulässige Belastung hängt von der Art der Befestigung ab.
Drucklast
ZE- & Z-Serie GSZ-Serie
Volle Nennlast
Die Getriebe können mit der vollen statischen Nenn- Nennlast 100% Nennlast 100%
last beaufschlagt werden.
F F
Auflageplatte bei Zuglast
ZE- & Z-Serie GSZ-Serie
Volle Nennlast
Die Getriebe können mit der vollen statischen
Nennlast beaufschlagt werden.
100
F F
Nennlast 100% Nennlast 100%
10
5
0
100
10
