TECHNISCHE INFOS 6

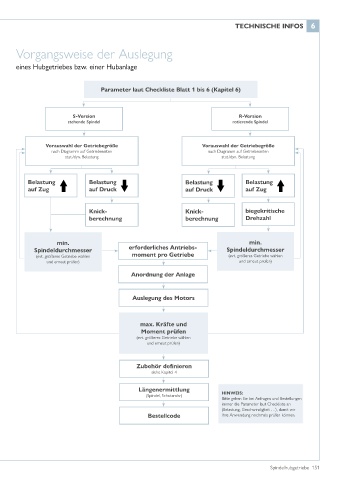

Vorgangsweise der Auslegung

eines Hubgetriebes bzw. einer Hubanlage

Parameter laut Checkliste Blatt 1 bis 6 (Kapitel 6)

S-Version R-Version
stehende Spindel rotierende Spindel

Vorauswahl der Getriebegröße Vorauswahl der Getriebegröße
nach Diagramm auf Getriebeseiten nach Diagramm auf Getriebeseiten
stat./dyn. Belastung stat./dyn. Belastung

Belastung Belastung Belastung Belastung
auf Zug auf Druck auf Druck auf Zug

Knick- Knick- biegekritische
berechnung berechnung Drehzahl

min. min.
Spindeldurchmesser erforderliches Antriebs- Spindeldurchmesser
(evt. größeres Getriebe wählen moment pro Getriebe (evt. größeres Getriebe wählen
und erneut prüfen) und erneut prüfen)
Anordnung der Anlage

Auslegung des Motors

max. Kräfte und
Moment prüfen
(evt. größeres Getriebe wählen
und erneut prüfen)

Zubehör definieren
siehe Kapitel 4

Längenermittlung
(Spindel, Schutzrohr) HINWEIS:
Bitte geben Sie bei Anfragen und Bestellungen
immer die Parameter laut Checkliste an
(Belastung, Geschwindigkeit …), damit wir
Bestellcode Ihre Anwendung nochmals prüfen können.

Spindelhubgetriebe 151
