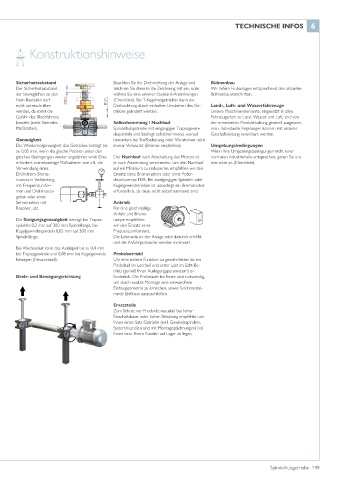

Page 149 - Spindelhubgetriebe

TECHNISCHE INFOS 6

Konstruktionshinweise

Sicherheitsabstand Beachten Sie die Drehrichtung der Anlage und Bühnenbau
Der Sicherheitsabstand zeichnen Sie diese in die Zeichnung mit ein, oder Wir liefern Hubanlagen entsprechend den aktuellen
der beweglichen zu den wählen Sie eine unserer Standard-Anordnungen Bühnenbauvorschriften.
fixen Bauteilen darf (Checkliste). Bei T-Kegelradgetrieben kann die
nicht unterschritten Drehrichtung durch einfaches Umdrehen des Ge- Land-, Luft- und Wasserfahrzeuge
werden, da sonst die triebes geändert werden. Unsere Maschinenelemente, eingesetzt in allen
Gefahr des Blockfahrens Fahrzeugarten zu Land, Wasser und Luft, sind von
besteht (siehe Getriebe- Selbsthemmung / Nachlauf der erweiterten Produkthaftung generell ausgenom-
Maßblätter). Spindelhubgetriebe mit eingängigen Trapezgewin- men. Individuelle Regelungen können mit unserer
despindeln sind bedingt selbsthemmend, worauf Geschäftsleitung vereinbart werden.
Genauigkeit besonders bei Stoßbelastung oder Vibrationen nicht
Die Wiederholgenauigkeit des Getriebes beträgt bis immer Verlass ist (Bremse empfohlen). Umgebungsbedingungen
zu 0,05 mm, wenn die gleiche Position unter den Wenn Ihre Umgebungsbedingungen nicht einer
gleichen Bedingungen wieder angefahren wird. Dies Der Nachlauf nach Abschaltung des Motors ist normalen Industriehalle entsprechen, geben Sie uns
100
erfordert antriebsseitige Maßnahmen wie z.B. die je nach Anwendung verschieden. Um den Nachlauf dies bitte an (Checkliste).
Verwendung eines auf ein Minimum zu reduzieren, empfehlen wir den
Drehstrom-Brems- Einsatz eines Bremsmotors oder einer Feder-
motors in Verbindung druckbremse FDB. Bei zweigängigen Spindeln oder
mit Frequenzumfor- Kugelgewindetrieben ist unbedingt ein Bremsmotor
mer und Drehimpuls- erforderlich, da diese nicht selbsthemmend sind.
geber oder eines
Servomotors mit Antrieb
10
5
Resolver, etc. Für eine gleichmäßige
0
Anfahr und Brems-
Die Steigungsgenauigkeit beträgt bei Trapez- rampe empfehlen
spindeln 0,2 mm auf 300 mm Spindellänge, bei wir den Einsatz eines
Kugelgewindespindeln 0,05 mm auf 300 mm Frequenzumformers.
Spindellänge. Die Lebensdauer der Anlage wird dadurch erhöht
und die Anfahrgeräusche werden minimiert.
Bei Wechsellast kann das Axialspiel bis zu 0,4 mm
bei Trapezgewinde und 0,08 mm bei Kugelgewinde Probebetrieb!
betragen (Neuzustand). Um eine sichere Funktion zu gewährleisten ist ein
Probelauf im Leerlauf und unter Last im Echt-Be-
trieb (gemäß Ihren Auslegungsparametern) er-
Dreh- und Bewegungsrichtung forderlich. Die Probeläufe bei Ihnen sind notwendig,
um durch exakte Montage eine einwandfreie
Einbaugeometrie zu erreichen, sowie funktionsstö-
rende Einflüsse auszuschließen.
Ersatzteile
Zum Schutz vor Produktionsausfall bei hoher
Einschaltdauer oder hoher Belastung empfehlen wir
Ihnen einen Satz Getriebe (inkl. Gewindespindeln,
Systembauteilen und mit Montagezeichnungen) bei
Ihnen bzw. Ihrem Kunden auf Lager zu legen.

Spindelhubgetriebe 149
