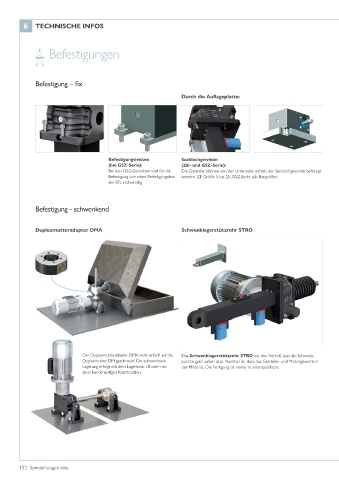

6 TECHNISCHE INFOS

Befestigungen

Befestigung – fix

Durch die Auflageplatte:

Befestigungsleisten Sacklochgewinde
(bei GSZ-Serie): (ZE- und GSZ-Serie):
Bei den GSZ-Getrieben sind für die Die Getriebe können von der Unterseite mittels der Sacklochgewinde befestigt
Befestigung von oben Befestigungsleis- werden. ZE Größe 5 bis 25, GSZ-Serie: alle Baugrößen
ten BFL notwendig.

Befestigung - schwenkend

Duplexmutteradapter DMA Schwenklagerstützrohr STRO

Der Duplexmutteradapter DMA wird einfach auf die Das Schwenklagerstützrohr STRO hat den Vorteil, dass die Schwenk-
Duplexmutter DM geschraubt. Die schwenkbare punkte ganz außen sind. Nachteil ist, dass das Getriebe- und Motorgewicht in
Lagerung erfolgt mit dem Lagerbock LB oder mit der Mitte ist. Die Fertigung ist immer kundenspezifisch.
einer kundenseitigen Konstruktion.
