CHECKLISTEN FÜR ANFRAGEN | TECHNISCHE INFOS 6
Anfrage

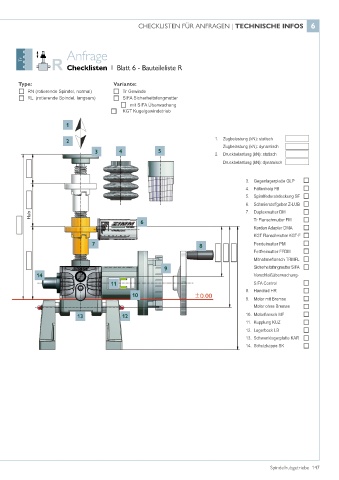

Checklisten Blatt 6 - Bauteileliste R
|
Type: Variante:
RN (rotierende Spindel, normal) Tr Gewinde
RL (rotierende Spindel, langsam) SIFA Sicherheitsfangmutter
mit SIFA Überwachung
KGT Kugelgewindetrieb
1
2 1. Zugbelastung (kN): statisch
Zugbelastung (kN): dynamisch
3 4 5 2. Druckbelastung (kN): statisch
Druckbelastung (kN): dynamisch
3. Gegenlagerplatte GLP
4. Faltenbalg FB
5. Spiralfederabdeckung SF
6. Schmierstoffgeber Z-LUB
Hub 7. Duplexmutter DM
6 Tr Flanschmutter FM
Kardan Adapter DMA
KGT Flanschmutter KGT-F
7 8 Pendelmutter PM
Fettfreimutter FFDM
Mitnahmeflansch TRMFL
9 Sicherheitsfangmutter SIFA
14 Verschleißüberwachung-
11 SIFA Control
8. Handrad HR
10
9. Motor mit Bremse
Motor ohne Bremse
13 12 10. Motorflansch MF
11. Kupplung KUZ
12. Lagerbock LB
13. Schwenklagerplatte KAR
100 14. Schutzkappe SK
10
5
0
Spindelhubgetriebe 147
