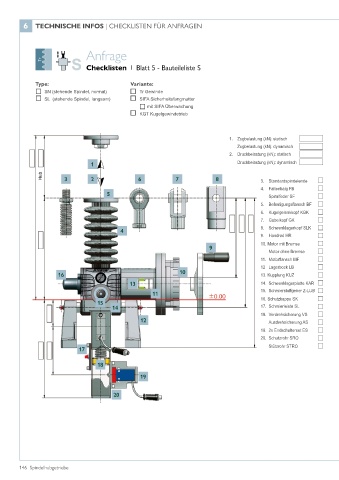

6 TECHNISCHE INFOS | CHECKLISTEN FÜR ANFRAGEN
Anfrage
Checklisten Blatt 5 - Bauteileliste S
|
Type: Variante:
SN (stehende Spindel, normal) Tr Gewinde
SL (stehende Spindel, langsam) SIFA Sicherheitsfangmutter
mit SIFA Überwachung
KGT Kugelgewindetrieb
1. Zugbelastung (kN): statisch
Zugbelastung (kN): dynamisch
2. Druckbelastung (kN): statisch
1 Druckbelastung (kN): dynamisch
Hub 3 2 6 7 8 3. Standardspindelende
4. Faltenbalg FB
5 Spiralfeder SF
5. Befestigungsflansch BF
6. Kugelgelenkkopf KGK
7. Gabelkopf GK
8. Schwenklagerkopf SLK
4
9. Handrad HR
10. Motor mit Bremse
9 Motor ohne Bremse
11. Motorflansch MF
12 Lagerbock LB
16 10 13. Kupplung KUZ
13 14. Schwenklagerplatte KAR
15. Schmierstoffgeber Z-LUB
11
16. Schutzkappe SK
15
14 17. Schmierleiste SL
18. Verdrehsicherung VS
12 Ausdrehsicherung AS
19. 2x Endschalterset ES
20. Schutzrohr SRO
100 Stützrohr STRO
17
18
19
20
