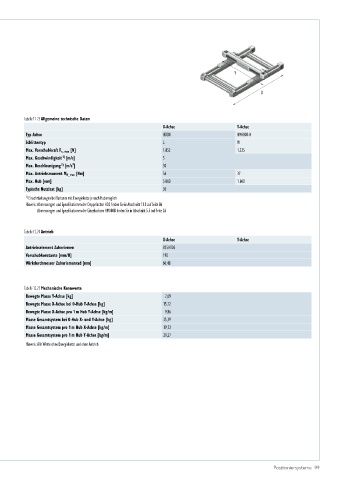

Page 99 - Positioniersysteme

Y

X

Tabelle 12.23 Allgemeine technische Daten
X­Achse Y­Achse
Typ Achse HD3N HM080B-N
Schlittentyp L M
Max. Vorschubkraft F x_max [N] 1.852 1.235
1)
Max. Geschwindigkeit [m/s] 5
1)
Max. Beschleunigung [m/s²] 30
Max. Antriebsmoment M A_max [Nm] 56 37
Max. Hub [mm] 5.000 1.600
Typische Nutzlast [kg] 30
1) Einschränkungen bei Variante mit Energiekette je nach Hub möglich
Hinweis: Abmessungen und Spezifikationen der Doppelachse HD3 finden Sie in Abschnitt 11.5 auf Seite 86
Abmessungen und Spezifikationen der Einzelachsen HM080B finden Sie in Abschnitt 5.5 auf Seite 26

Tabelle 12.24 Antrieb
X­Achse Y­Achse
Antriebselement Zahnriemen B35HTD5
Vorschubkonstante [mm/U] 190
Wirkdurchmesser Zahnriemenrad [mm] 60,48

Tabelle 12.25 Mechanische Kennwerte
Bewegte Masse Y-Achse [kg] 2,09
Bewegte Masse X-Achse bei 0-Hub Y-Achse [kg] 15,12
Bewegte Masse X-Achse pro 1 m Hub Y-Achse [kg/m] 9,86
Masse Gesamtsystem bei 0-Hub X- und Y-Achse [kg] 35,39
Masse Gesamtsystem pro 1 m Hub X-Achse [kg/m] 19,73
Masse Gesamtsystem pro 1 m Hub Y-Achse [kg/m] 20,27
Hinweis: Alle Werte ohne Energiekette und ohne Antrieb

Positioniersysteme 99
