LINEARACHSEN UND ACHSSYSTEME HX

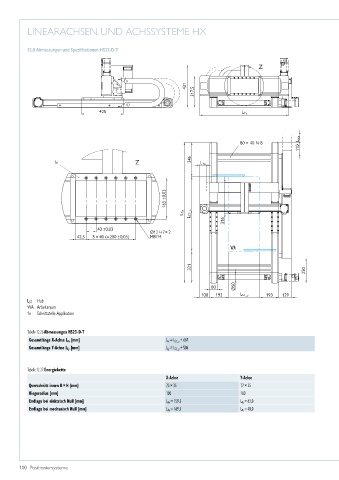

           12.8 Abmessungen und Spezifikationen HS23-D-T





















































           L ST    Hub
           WA  Arbeitsraum
           1e   Schnittstelle Applikation


           Tabelle 12.26 Abmessungen HS23-D-T
           Gesamtlänge X-Achse L Tx  [mm]                  L Tx  = L ST_x  + 667
           Gesamtlänge Y-Achse L Ty  [mm]                  L Ty  = L ST_y  + 586



           Tabelle 12.27 Energiekette
                                                           X­Achse                   Y­Achse
           Querschnitt innen B × H [mm]                    75 × 35                   77 × 25
           Biegeradius [mm]                                100                       100
           Endlage bei elektrisch Null [mm]                L Xe = 159,5              L Ye = 63,0
           Endlage bei mechanisch Null [mm]                L Xe = 169,5              L Ye = 48,0
