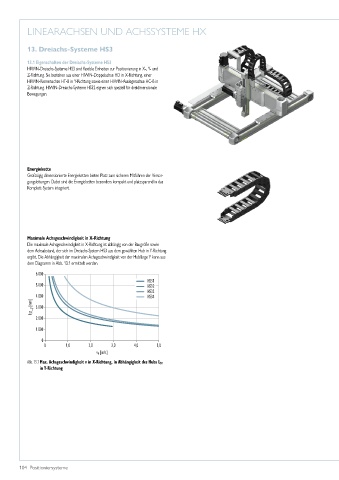

Page 104 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

13. Dreiachs-Systeme HS3

13.1 Eigenschaften der Dreiachs-Systeme HS3
HIWIN-Dreiachs-Systeme HS3 sind flexible Einheiten zur Positionierung in X-, Y- und
Z-Richtung. Sie bestehen aus einer HIWIN-Doppelachse HD in X-Richtung, einer
HIWIN-Riemenachse HT-B in Y-Richtung sowie einer HIWIN-Auslegerachse HC-B in
Z-Richtung. HIWIN-Dreiachs-Systeme HS32 eignen sich speziell für dreidimensionale
Bewegungen.

Energiekette
Großzügig dimensionierte Energieketten bieten Platz zum sicheren Mitführen der Versor-
gungsleitungen. Dabei sind die Energieketten besonders kompakt und platzsparend in das
Komplett-System integriert.

Maximale Achsgeschwindigkeit in X-Richtung
Die maximale Achsgeschwindigkeit in X-Richtung ist abhängig von der Baugröße sowie
dem Achsabstand, der sich im Dreiachs-System HS3 aus dem gewählten Hub in Y-Richtung
ergibt. Die Abhängigkeit der maximalen Achsgeschwindigkeit von der Hublänge Y kann aus
dem Diagramm in Abb. 13.1 ermittelt werden.
6.000
HS31
5.000 HS32
HS33
4.000 HS34
LST_y [mm] 3.000

2.000
1.000

0
0 1,0 2,0 3,0 4,0 5,0
vx [m/s]
Abb. 13.1 Max. Achsgeschwindigkeit v in X-Richtung, in Abhängigkeit des Hubs L ST
in Y-Richtung
