LINEARACHSEN UND ACHSSYSTEME HX

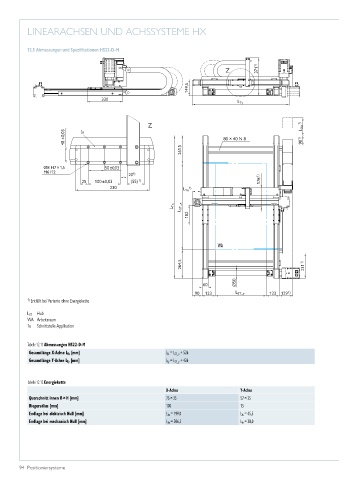

12.5 Abmessungen und Spezifikationen HS22-D-M

Z 371 1)

149,5

330
L Ty

Z L Xe 1)
48 ±0,03 1e 80 × 40 N 8 90 1)

261,5

Ø8 H7×1,5 50 ±0,03
M6/12 1)
20
25 100 ±0,03 (55) 1) 178 1)
230 L Ye 1)

L Tx L ST_x
182

WA

264,5 231 1)

60 Ø50
90 123 L ST_y 123 129 1)
1) Entfällt bei Variante ohne Energiekette

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.11 Abmessungen HS22-D-M
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 526
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 426

Tabelle 12.12 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 75 × 35 57 × 25
Biegeradius [mm] 100 75
Endlage bei elektrisch Null [mm] L Xe = 199,0 L Ye = 45,5
Endlage bei mechanisch Null [mm] L Xe = 206,5 L Ye = 38,0

94 Positioniersysteme
