LINEARACHSEN UND ACHSSYSTEME HX

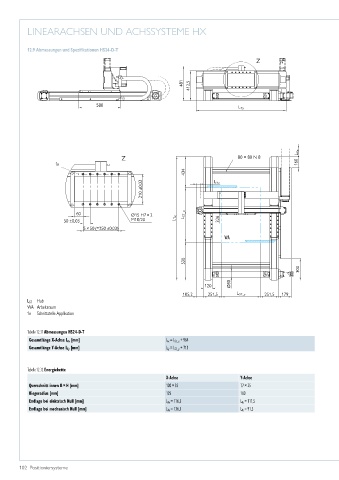

12.9 Abmessungen und Spezifikationen HS24-D-T
Z

481 412,5

580
L Ty

L Xe
Z 80 × 80 N 8
1e 160
434
210 ±0,03 L Ye

60 Ø15 H7 × 2 L ST_x
50 ±0,03 M10/20 L Tx 326
5 × 50 (=250 ±0,03)
WA

530
300

120 Ø80
105,2 251,5 L ST_y 251,5 179
L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.31 Abmessungen HS24-D-T
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 964
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 713

Tabelle 12.32 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 100 × 35 77 × 25
Biegeradius [mm] 125 100
Endlage bei elektrisch Null [mm] L Xe = 116,5 L Ye = 111,5
Endlage bei mechanisch Null [mm] L Xe = 136,5 L Ye = 91,5
