LINEARACHSEN UND ACHSSYSTEME HX

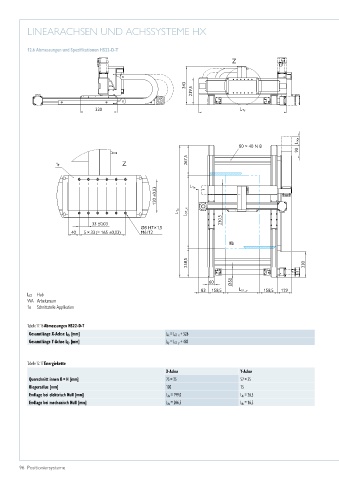

12.6 Abmessungen und Spezifikationen HS22-D-T
Z

343
239,5

330 L Ty

L Xe
80 × 40 N 8
90

1e Z 267,5

120 ±0,03 L Ye

L Tx L ST_x
33 ±0,03 230,5
Ø8 H7×1,5
40 5 × 33 (= 165 ±0,03) M6/12

WA

258,5 230

Ø50
60
83 158,5 L ST_y 158,5 129
L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.16 Abmessungen HS22-D-T
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 526
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 483

Tabelle 12.17 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 75 × 35 57 × 25
Biegeradius [mm] 100 75
Endlage bei elektrisch Null [mm] L Xe = 199,0 L Ye = 26,5
Endlage bei mechanisch Null [mm] L Xe = 206,5 L Ye = 16,5
