LINEARACHSEN UND ACHSSYSTEME HX

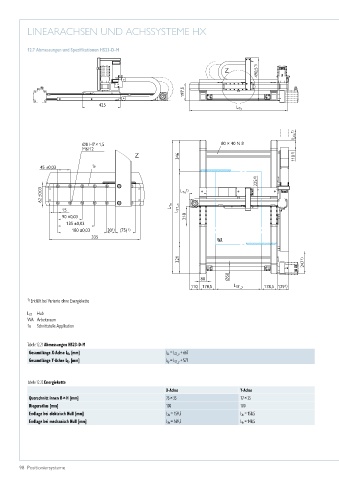

12.7 Abmessungen und Spezifikationen HS23-D-M

490,5 1)
Z

197,5

425
L Ty

L Xe 1)
Ø8 H7 × 1,5 80 × 40 N 8
M6/12
Z 346 110 1)

45 ±0,03 1e

225 1)
62 ±0,03 L Ye 1)

L Tx
15 L ST_x
90 ±0,03 218
135 ±0,03
180 ±0,03 30 1) (75) 1)
335
WA

321 247 1)

80 Ø50
110 178,5 L ST_y 178,5 129 1)

1) Entfällt bei Variante ohne Energiekette

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.21 Abmessungen HS23-D-M
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 667
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 577

Tabelle 12.22 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 75 × 35 77 × 25
Biegeradius [mm] 100 100
Endlage bei elektrisch Null [mm] L Xe = 159,5 L Ye = 158,5
Endlage bei mechanisch Null [mm] L Xe = 169,5 L Ye = 148,5
