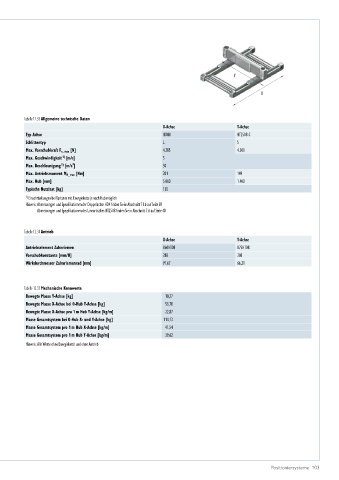

Page 103 - Positioniersysteme

Y

X

Tabelle 12.33 Allgemeine technische Daten
X­Achse Y­Achse
Typ Achse HD4N HT250B-C
Schlittentyp L S
Max. Vorschubkraft F x_max [N] 4.385 4.500
1)
Max. Geschwindigkeit [m/s] 5
1)
Max. Beschleunigung [m/s²] 30
Max. Antriebsmoment M A_max [Nm] 201 149
Max. Hub [mm] 5.000 1.400
Typische Nutzlast [kg] 130
1) Einschränkungen bei Variante mit Energiekette je nach Hub möglich
Hinweis: Abmessungen und Spezifikationen der Doppelachse HD4 finden Sie in Abschnitt 11.6 auf Seite 87
Abmessungen und Spezifikationen des Lineartisches HT250B finden Sie in Abschnitt 7.6 auf Seite 48

Tabelle 12.34 Antrieb
X­Achse Y­Achse
Antriebselement Zahnriemen B60HTD8 B75HTD8
Vorschubkonstante [mm/U] 288 208
Wirkdurchmesser Zahnriemenrad [mm] 91,67 66,21

Tabelle 12.35 Mechanische Kennwerte
Bewegte Masse Y-Achse [kg] 10,27
Bewegte Masse X-Achse bei 0-Hub Y-Achse [kg] 53,78
Bewegte Masse X-Achse pro 1 m Hub Y-Achse [kg/m] 22,87
Masse Gesamtsystem bei 0-Hub X- und Y-Achse [kg] 114,13
Masse Gesamtsystem pro 1 m Hub X-Achse [kg/m] 41,54
Masse Gesamtsystem pro 1 m Hub Y-Achse [kg/m] 39,62
Hinweis: Alle Werte ohne Energiekette und ohne Antrieb

Positioniersysteme 103
