LINEARACHSEN UND ACHSSYSTEME HX

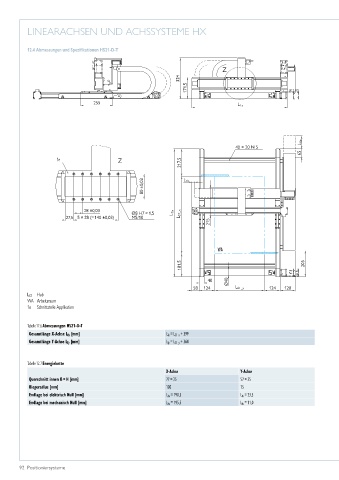

12.4 Abmessungen und Spezifikationen HS21-D-T

Z
324
171,5

255 L Ty

L Xe
40 × 20 N 5
65
1e Z 217,5

80 ±0,03 L Ye

28 ±0,03 Ø8 H7 × 1,5 L Tx
27,5 5 × 28 (=140 ±0,03) M5/10 L ST_x
215

WA

181,5 205

40 Ø40
58 124 L ST_y 124 120
L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.6 Abmessungen HS21-D-T
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 399
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 364

Tabelle 12.7 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 77 × 25 57 × 25
Biegeradius [mm] 100 75
Endlage bei elektrisch Null [mm] L Xe = 190,5 L Ye = 23,5
Endlage bei mechanisch Null [mm] L Xe = 195,5 L Ye = 11,0
