Y

X

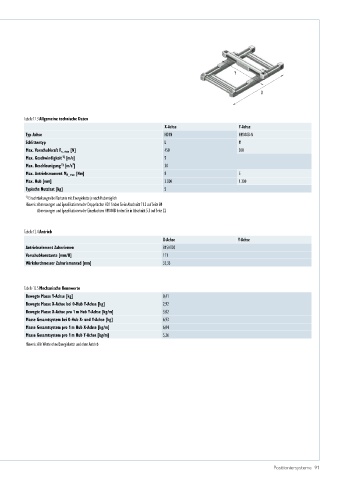

Tabelle 12.3 Allgemeine technische Daten
X­Achse Y­Achse
Typ Achse HD1N HM040B-N
Schlittentyp L M
Max. Vorschubkraft F x_max [N] 450 300
1)
Max. Geschwindigkeit [m/s] 5
1)
Max. Beschleunigung [m/s²] 30
Max. Antriebsmoment M A_max [Nm] 8 5
Max. Hub [mm] 3.000 1.300
Typische Nutzlast [kg] 5
1) Einschränkungen bei Variante mit Energiekette je nach Hub möglich
Hinweis: Abmessungen und Spezifikationen der Doppelachse HD1 finden Sie in Abschnitt 11.3 auf Seite 84
Abmessungen und Spezifikationen der Einzelachsen HM040B finden Sie in Abschnitt 5.3 auf Seite 22

Tabelle 12.4 Antrieb
X­Achse Y­Achse
Antriebselement Zahnriemen B15HTD3
Vorschubkonstante [mm/U] 111
Wirkdurchmesser Zahnriemenrad [mm] 35,33

Tabelle 12.5 Mechanische Kennwerte
Bewegte Masse Y-Achse [kg] 0,41
Bewegte Masse X-Achse bei 0-Hub Y-Achse [kg] 2,92
Bewegte Masse X-Achse pro 1 m Hub Y-Achse [kg/m] 3,02
Masse Gesamtsystem bei 0-Hub X- und Y-Achse [kg] 6,93
Masse Gesamtsystem pro 1 m Hub X-Achse [kg/m] 6,04
Masse Gesamtsystem pro 1 m Hub Y-Achse [kg/m] 5,36
Hinweis: Alle Werte ohne Energiekette und ohne Antrieb
