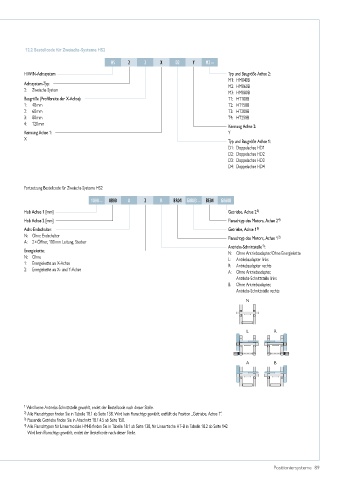

12.2 Bestellcode für Zweiachs-Systeme HS2

HS 2 2 X D2 Y M2 –

HIWIN-Achssystem Typ und Baugröße Achse 2:
M1: HM040B
Achssystem-Typ: M2: HM060B
2: Zweiachs-System M3: HM080B
Baugröße (Profilbreite der X-Achse): T1: HT100B
1: 40 mm T2: HT150B
2: 60 mm T3: HT200B
3: 80 mm T4: HT250B
4: 120 mm
Kennung Achse 2:
Kennung Achse 1: Y
X
Typ und Baugröße Achse 1:
D1: Doppelachse HD1
D2: Doppelachse HD2
D3: Doppelachse HD3
D4: Doppelachse HD4

Fortsetzung Bestellcode für Zweiachs-Systeme HS2

1000 – 0800 A 2 R BR04 G0803 – BE04 G0608

Hub Achse 1 [mm] Getriebe, Achse 2 3)
Hub Achse 2 [mm] Flanschtyp des Motors, Achse 2 4)
Achs-Endschalter: Getriebe, Achse 1 3)
N: Ohne Endschalter Flanschtyp des Motors, Achse 1 2)
A: 2 × Öffner, 100 mm Leitung, Stecker
1)
Antriebs-Schnittstelle :
Energiekette: N: Ohne Antriebsadapter/Ohne Energiekette
N: Ohne L: Antriebsadapter links
1: Energiekette an X-Achse R: Antriebsadapter rechts
2: Energiekette an X- und Y-Achse
A: Ohne Antriebsadapter,
Antriebs-Schnittstelle links
B: Ohne Antriebsadapter,
Antriebs-Schnittstelle rechts
N

L R

A B

1 Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
2) Alle Flanschtypen finden Sie in Tabelle 18.1 ab Seite 138. Wird kein Flanschtyp gewählt, entfällt die Position „Getriebe, Achse 1“.
3) Passende Getriebe finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
4) Alle Flanschtypen für Linearmodule HM-B finden Sie in Tabelle 18.1 ab Seite 138, für Lineartische HT-B in Tabelle 18.2 ab Seite 142
Wird kein Flanschtyp gewählt, endet der Bestellcode nach dieser Stelle.
