LINEARACHSEN UND ACHSSYSTEME HX

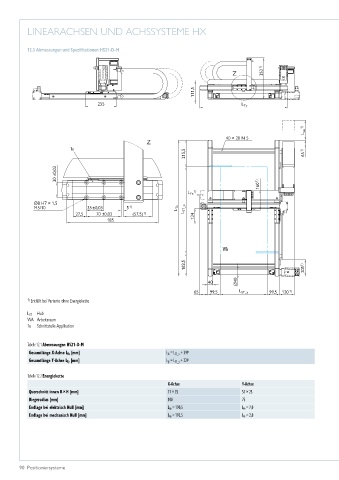

12.3 Abmessungen und Spezifikationen HS21-D-M

Z 352 1)

111,5

255 L Ty

L xe 1)
40 × 20 N 5
Z
1e
215,5 65 1)

30 ±0,03

160 1)

1)
L Ye
Ø8 H7 × 1,5
M5/10 35 ±0,03 5 1) L Tx L ST_x
27,5 70 ±0,03 (57,5) 1) 124
185

WA

183,5 205 1)

40 Ø40
65 99,5 L ST_y 99,5 120 1)
1) Entfällt bei Variante ohne Energiekette

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 12.1 Abmessungen HS21-D-M
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 399
Gesamtlänge Y-Achse L Ty [mm] L Ty = L ST_y + 329

Tabelle 12.2 Energiekette
X­Achse Y­Achse
Querschnitt innen B × H [mm] 77 × 25 57 × 25
Biegeradius [mm] 100 75
Endlage bei elektrisch Null [mm] L Xe = 190,5 L Ye = 7,0
Endlage bei mechanisch Null [mm] L Xe = 195,5 L Ye = 2,0
