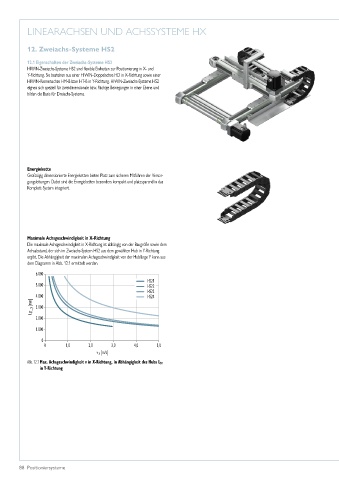

LINEARACHSEN UND ACHSSYSTEME HX

12. Zweiachs-Systeme HS2

12.1 Eigenschaften der Zweiachs-Systeme HS2
HIWIN-Zweiachs-Systeme HS2 sind flexible Einheiten zur Positionierung in X- und
Y-Richtung. Sie bestehen aus einer HIWIN-Doppelachse HD in X-Richtung sowie einer
HIWIN-Riemenachse HM-B bzw. HT-B in Y-Richtung. HIWIN-Zweiachs-Systeme HS2
eignen sich speziell für zweidimensionale bzw. flächige Bewegungen in einer Ebene und
bilden die Basis für Dreiachs-Systeme.

Energiekette
Großzügig dimensionierte Energieketten bieten Platz zum sicheren Mitführen der Versor-
gungsleitungen. Dabei sind die Energieketten besonders kompakt und platzsparend in das
Komplett-System integriert.

Maximale Achsgeschwindigkeit in X-Richtung
Die maximale Achsgeschwindigkeit in X-Richtung ist abhängig von der Baugröße sowie dem
Achsabstand, der sich im Zweiachs-System HS2 aus dem gewählten Hub in Y-Richtung
ergibt. Die Abhängigkeit der maximalen Achsgeschwindigkeit von der Hublänge Y kann aus
dem Diagramm in Abb. 12.1 ermittelt werden.
6.000
HS21
5.000 HS22
HS23
4.000 HS24
LST_y [mm] 3.000

2.000
1.000

0
0 1,0 2,0 3,0 4,0 5,0
v x [m/s]
Abb. 12.1 Max. Achsgeschwindigkeit v in X-Richtung, in Abhängigkeit des Hubs L ST
in Y-Richtung
