LINEARACHSEN UND ACHSSYSTEME HX

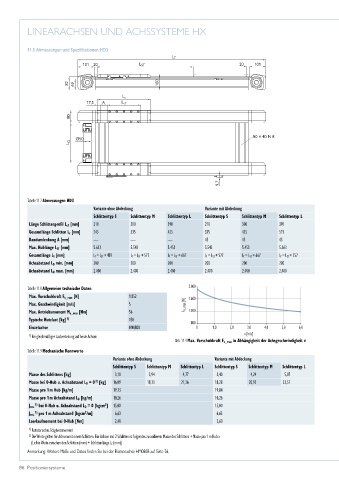

11.5 Abmessungen und Spezifikationen HD3
L T
101 20 L ST 20 101

82 69 100

L c
17,5 A L c1

80

80 × 40 N 8
Ø50
L D

9,7

Tabelle 11.7 Abmessungen HD3
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Länge Schlittenprofil L c1 [mm] 210 300 390 210 300 390
Gesamtlänge Schlitten L c [mm] 245 335 425 335 425 515
Bandumlenkung A [mm] — — — 45 45 45
Max. Hublänge L ST [mm] 5.633 5.543 5.453 5.543 5.453 5.363
Gesamtlänge L T [mm] L T = L ST + 487 L T = L ST + 577 L T = L ST + 667 L T = L ST + 577 L T = L ST + 667 L T = L ST + 757
Achsabstand L D min. [mm] 200 200 200 200 200 200
Achsabstand L D max. [mm] 2.400 2.400 2.400 2.400 2.400 2.400

Tabelle 11.8 Allgemeine technische Daten 2.000
Max. Vorschubkraft F x_max [N] 1.852 1.600
Max. Geschwindigkeit [m/s] 5 Fx_max [N]
Max. Antriebsmoment M a_max [Nm] 56 1.200
Typische Nutzlast [kg] 1) 150 800
Einzelachse HM080B 0 1,0 2,0 3,0 4,0 5,0 6,0
1) Bei gleichmäßiger Lastverteilung auf beide Achsen v [m/s]
Abb. 11.4 Max. Vorschubkraft F x_max in Abhängigkeit der Achsgeschwindigkeit v
Tabelle 11.9 Mechanische Kennwerte
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Masse des Schlittens [kg] 3,10 3,94 4,77 3,40 4,24 5,07
Masse bei 0-Hub u. Achsabstand L D = 0 [kg] 16,09 18,73 21,36 18,28 20,93 23,57
2)
Masse pro 1 m Hub [kg/m] 19,73 19,84
Masse pro 1 m Achsabstand L D [kg/m] 10,26 10,26
2
1)
J rot. bei 0-Hub u. Achsabstand L D = 0 [kgcm ] 15,00 15,00
J rot. pro 1 m Achsabstand [kgcm /m] 6,63 6,63
2
1)
Leerlaufmoment bei 0-Hub [Nm] 2,40 2,60
1) Rotatorisches Trägheitsmoment
2) Die Werte gelten für Achsen mit einem Schlitten. Für Achsen mit 2 Schlitten ist folgendes zu addieren: Masse des Schlittens + Masse pro 1 m Hub x
(Lichte Weite zwischen den Schlitten (in m) + Schlittenlänge L C (in m))
Anmerkung: Weitere Maße und Daten finden Sie bei der Riemenachse HM080B auf Seite 26.
