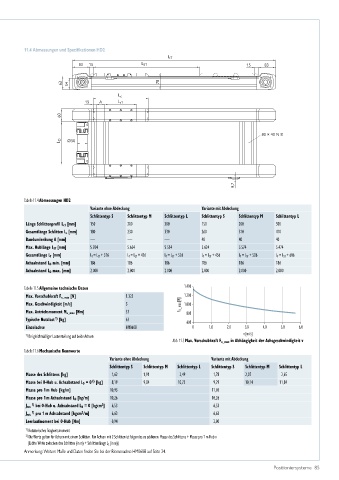

11.4 Abmessungen und Spezifikationen HD2
L T
83 15 L ST 15 83
63 54 78
L c
15 A L c1
60
80 × 40 N 8
L D Ø50
9,7
Tabelle 11.4 Abmessungen HD2
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Länge Schlittenprofil L c1 [mm] 150 200 300 150 200 300
Gesamtlänge Schlitten L c [mm] 180 230 330 260 310 410
Bandumlenkung A [mm] — — — 40 40 40
Max. Hublänge L ST [mm] 5.704 5.654 5.554 5.624 5.574 5.474
Gesamtlänge L T [mm] L T = L ST + 376 L T = L ST + 426 L T = L ST + 526 L T = L ST + 456 L T = L ST + 506 L T = L ST + 606
Achsabstand L D min. [mm] 186 186 186 186 186 186
Achsabstand L D max. [mm] 2.000 2.000 2.000 2.000 2.000 2.000
Tabelle 11.5 Allgemeine technische Daten 1.400
Max. Vorschubkraft F x_max [N] 1.323 1.200
Max. Geschwindigkeit [m/s] 5 Fx_max [N] 1.000
Max. Antriebsmoment M a_max [Nm] 33 800
1)
Typische Nutzlast [kg] 63 600
Einzelachse HM060B 0 1,0 2,0 3,0 4,0 5,0 6,0
v [m/s]
1) Bei gleichmäßiger Lastverteilung auf beide Achsen
Abb. 11.3 Max. Vorschubkraft F x_max in Abhängigkeit der Achsgeschwindigkeit v
Tabelle 11.6 Mechanische Kennwerte
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Masse des Schlittens [kg] 1,62 1,91 2,49 1,78 2,07 2,65
2)
Masse bei 0-Hub u. Achsabstand L D = 0 [kg] 8,19 9,04 10,73 9,29 10,14 11,84
Masse pro 1 m Hub [kg/m] 10,93 11,02
Masse pro 1 m Achsabstand L D [kg/m] 10,26 10,26
2
1)
J rot. bei 0-Hub u. Achsabstand L D = 0 [kgcm ] 6,53 6,53
J rot. pro 1 m Achsabstand [kgcm /m] 6,63 6,63
2
1)
Leerlaufmoment bei 0-Hub [Nm] 0,94 2,00
1) Rotatorisches Trägheitsmoment
2) Die Werte gelten für Achsen mit einem Schlitten. Für Achsen mit 2 Schlitten ist folgendes zu addieren: Masse des Schlittens + Masse pro 1 m Hub x
(Lichte Weite zwischen den Schlitten (in m) + Schlittenlänge L C (in m))
Anmerkung: Weitere Maße und Daten finden Sie bei der Riemenachse HM060B auf Seite 24.
