LINEARACHSEN UND ACHSSYSTEME HX

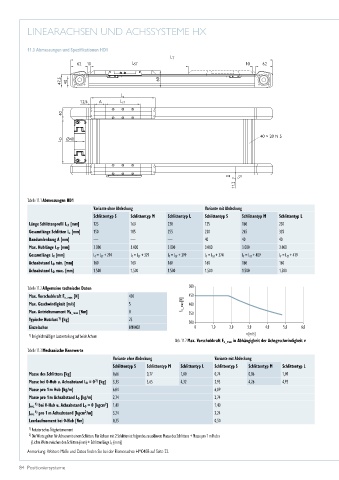

11.3 Abmessungen und Spezifikationen HD1
L T
62 10 L ST 10 62

47,5 40 60

L c
12,5 A L c1
40

40 × 20 N 5
L D Ø40

11,2

Tabelle 11.1 Abmessungen HD1
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Länge Schlittenprofil L c1 [mm] 125 160 230 125 160 230
Gesamtlänge Schlitten L c [mm] 150 185 255 230 265 335
Bandumlenkung A [mm] — — — 40 40 40
Max. Hublänge L ST [mm] 3.000 3.000 3.000 3.000 3.000 3.000
Gesamtlänge L T [mm] L T = L ST + 294 L T = L ST + 329 L T = L ST + 399 L T = L ST + 374 L T = L ST + 409 L T = L ST + 479
Achsabstand L D min. [mm] 160 160 160 160 160 160
Achsabstand L D max. [mm] 1.500 1.500 1.500 1.500 1.500 1.500

Tabelle 11.2 Allgemeine technische Daten 500
Max. Vorschubkraft F x_max [N] 450 450
Max. Geschwindigkeit [m/s] 5 Fx_max [N] 400
Max. Antriebsmoment M A_max [Nm] 8 350
Typische Nutzlast [kg] 25 300
1)
Einzelachse HM040B 0 1,0 2,0 3,0 4,0 5,0 6,0
v [m/s]
1) Bei gleichmäßiger Lastverteilung auf beide Achsen
Abb. 11.2 Max. Vorschubkraft F x_max in Abhängigkeit der Achsgeschwindigkeit v
Tabelle 11.3 Mechanische Kennwerte
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Masse des Schlittens [kg] 0,66 0,77 1,00 0,74 0,86 1,09
Masse bei 0-Hub u. Achsabstand L D = 0 [kg] 3,33 3,65 4,32 3,93 4,26 4,92
2)
Masse pro 1 m Hub [kg/m] 6,04 6,09
Masse pro 1 m Achsabstand L D [kg/m] 2,74 2,74
1)
J rot. bei 0-Hub u. Achsabstand L D = 0 [kgcm ] 1,40 1,40
2
J rot. pro 1 m Achsabstand [kgcm /m] 3,24 3,24
1)
2
Leerlaufmoment bei 0-Hub [Nm] 0,35 0,50
1) Rotatorisches Trägheitsmoment
2) Die Werte gelten für Achsen mit einem Schlitten. Für Achsen mit 2 Schlitten ist folgendes zu addieren: Masse des Schlittens + Masse pro 1 m Hub x
(Lichte Weite zwischen den Schlitten (in m) + Schlittenlänge L C (in m))
Anmerkung: Weitere Maße und Daten finden Sie bei der Riemenachse HM040B auf Seite 22.
