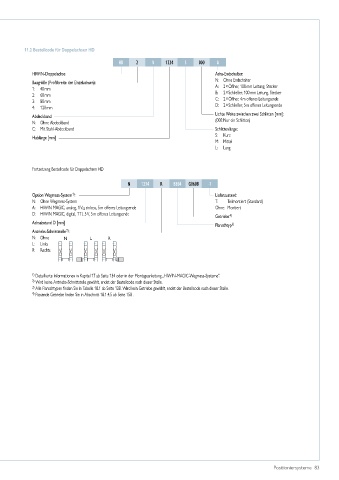

11.2 Bestellcode für Doppelachsen HD

HD 2 N 1234 S 000 A

HIWIN-Doppelachse Achs-Endschalter:
Baugröße (Profilbreite der Einzelachsen): N: Ohne Endschalter
1: 40 mm A: 2 × Öffner, 100 mm Leitung, Stecker
2: 60 mm B: 2 × Schließer, 100 mm Leitung, Stecker
3: 80 mm C: 2 × Öffner, 4 m offenes Leitungsende
4: 120 mm D: 2 × Schließer, 5 m offenes Leitungsende
Abdeckband: Lichte Weite zwischen zwei Schlitten [mm]:
N: Ohne Abdeckband (000: Nur ein Schlitten)
C: Mit Stahl-Abdeckband Schlittenlänge:
S: Kurz
Hublänge [mm]
M: Mittel
L: Lang

Fortsetzung Bestellcode für Doppelachsen HD

N 1234 R BE04 G0608 -T
Option Wegmess-System : Lieferzustand:
1)
N: Ohne Wegmess-System T: Teilmontiert (Standard)
A: HIWIN MAGIC, analog, 1 V SS sin/cos, 5 m offenes Leitungsende Ohne: Montiert
D: HIWIN MAGIC, digital, TTL 5 V, 5 m offenes Leitungsende Getriebe 4)
Achsabstand D [mm]
Flanschtyp 3)
2)
Antriebs-Schnittstelle :
N: Ohne N L R
L: Links
R: Rechts

1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
3) Alle Flanschtypen finden Sie in Tabelle 18.1 ab Seite 138. Wird kein Getriebe gewählt, endet der Bestellcode nach dieser Stelle.
4) Passende Getriebe finden Sie in Abschnitt 18.1.4.5 ab Seite 158 .
