LINEARACHSEN UND ACHSSYSTEME HX

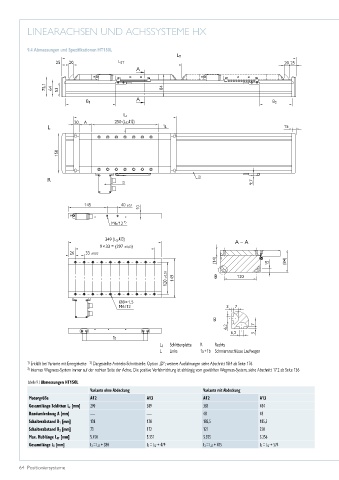

9.4 Abmessungen und Spezifikationen HT150L
L T
25 20 L ST 20 25
A

75,1 64 53 84

A
B 1 B 2

L c
20 A 250 (L S A12)
L 1a 15

150

3)
R 2) 9,7

145 40 ±0,1
10

M6/12 1)

349 (L S A13) A – A
9×33 = (297 ±0,03)
26 33 ±0,03
(14) 15 (84)

120 ±0,03 149 B 120

Ø8×1,5
M6/12 3 7
B
6,2 7
6,2 3
1b
L S Schlittenplatte R Rechts
L Links 1a + 1b Schmieranschlüsse Laufwagen

1) Entfällt bei Variante mit Energiekette Dargestellte Antriebs-Schnittstelle: Option „D“; weitere Ausführungen siehe Abschnitt 18.4 ab Seite 176
2)
3) Internes Wegmess-System immer auf der rechten Seite der Achse. Die positive Verfahrrichtung ist abhängig vom gewählten Wegmess-System, siehe Abschnitt 17.2 ab Seite 136
Tabelle 9.7 Abmessungen HT150L
Variante ohne Abdeckung Variante mit Abdeckung
Motorgröße A12 A13 A12 A13
Gesamtlänge Schlitten L c [mm] 290 389 385 484
Bandumlenkung A [mm] — — 48 48
Schalterabstand B 1 [mm] 138 138 185,5 185,5
Schalterabstand B 2 [mm] 73 172 121 220
Max. Hublänge L ST [mm] 5.450 5.351 5.355 5.256
Gesamtlänge L T [mm] L T = L ST + 380 L T = L ST + 479 L T = L ST + 475 L T = L ST + 574
