LINEARACHSEN UND ACHSSYSTEME HX

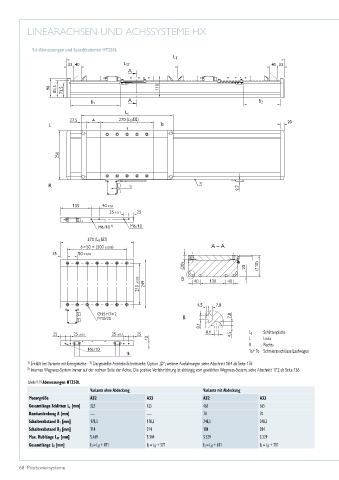

9.6 Abmessungen und Spezifikationen HT250L
L T
33 40 L ST 40 33
A

98 85,5 73,5 110
A
B 1 B 2
L c
27,5 A 270 (L S A32) 20
L 1a

250

R 2) 3)
9,7

155 40 ±0,1
25 ±0,1 25

M6/10 1) M6/10

370 (L S A33)
6×50 = (300 ±0,03) A – A
35 50 ±0,03

(20) 20 (110)

210 ±0,03 249 B 40 130 40

4,5 7,8
Ø15H7×2 7,8
M10/20 B
8,1
25 25 ±0,1 25 ±0,1 25 8,1 4,5 L S Schlittenplatte
10 L Links
R Rechts
M6/10 1a + 1b Schmieranschlüsse Laufwagen
1b
2)
1) Entfällt bei Variante mit Energiekette Dargestellte Antriebs-Schnittstelle: Option „D“; weitere Ausführungen siehe Abschnitt 18.4 ab Seite 176
3) Internes Wegmess-System immer auf der rechten Seite der Achse. Die positive Verfahrrichtung ist abhängig vom gewählten Wegmess-System, siehe Abschnitt 17.2 ab Seite 136
Tabelle 9.19 Abmessungen HT250L
Variante ohne Abdeckung Variante mit Abdeckung
Motorgröße A32 A33 A32 A33
Gesamtlänge Schlitten L c [mm] 325 425 465 565
Bandumlenkung A [mm] — — 70 70
Schalterabstand B 1 [mm] 178,5 178,5 248,5 248,5
Schalterabstand B 2 [mm] 114 214 184 284
Max. Hublänge L ST [mm] 5.469 5.369 5.329 5.229
Gesamtlänge L T [mm] L T = L ST + 471 L T = L ST + 571 L T = L ST + 611 L T = L ST + 711
