LINEARACHSEN UND ACHSSYSTEME HX

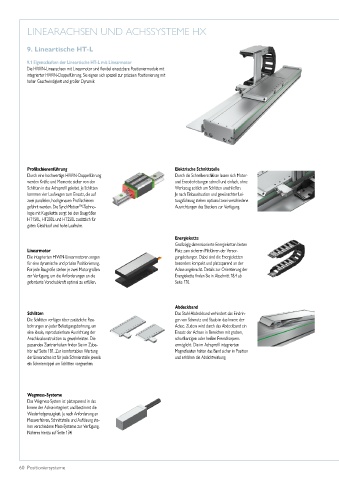

9. Lineartische HT-L

9.1 Eigenschaften der Lineartische HT-L mit Linearmotor
Die HIWIN-Linearachsen mit Linearmotor sind flexibel einsetzbare Positioniermodule mit
integrierter HIWIN-Doppelführung. Sie eignen sich speziell zur präzisen Positionierung mit
hoher Geschwindigkeit und großer Dynamik.

Profilschienenführung Elektrische Schnittstelle
Durch eine hochwertige HIWIN-Doppelführung Durch die Schnellverschlüsse lassen sich Motor-
werden Kräfte und Momente sicher von den und Encoderleitungen schnell und einfach, ohne
Schlitten in das Achsprofil geleitet. Je Schlitten Werkzeug seitlich am Schlitten anschließen.
kommen vier Laufwagen zum Einsatz, die auf Je nach Einbausituation und gewünschter Lei-
zwei parallelen, hochgenauen Profilschienen tungsführung stehen optional zwei verschiedene
geführt werden. Die SynchMotion™-Techno- Ausrichtungen des Steckers zur Verfügung.
logie mit Kugelkette sorgt bei den Baugrößen
HT150L, HT200L und HT250L zusätzlich für
guten Gleichlauf und hohe Laufruhe.

Energiekette
Großzügig dimensionierte Energieketten bieten
Linearmotor Platz zum sicheren Mitführen der Versor-
Die integrierten HIWIN-Linearmotoren sorgen gungsleitungen. Dabei sind die Energieketten
für eine dynamische und präzise Positionierung. besonders kompakt und platzsparend an der
Für jede Baugröße stehen je zwei Motorgrößen Achse angebracht. Details zur Orientierung der
zur Verfügung, um die Anforderungen an die Energiekette finden Sie in Abschnitt 18.4 ab
geforderte Vorschubkraft optimal zu erfüllen. Seite 176.

Abdeckband
Schlitten Das Stahl-Abdeckband verhindert das Eindrin-
Die Schlitten verfügen über zusätzliche Pass- gen von Schmutz und Staub in das Innere der
bohrungen an jeder Befestigungsbohrung, um Achse. Zudem wird durch das Abdeckband ein
eine ideale, reproduzierbare Ausrichtung der Einsatz der Achsen in Bereichen mit groben,
Anschlusskonstruktion zu gewährleisten. Die scharfkantigen oder heißen Fremdkörpern
passenden Zentrierhülsen finden Sie im Zube- ermöglicht. Die im Achsprofil integrierten
hör auf Seite 181. Zur komfortablen Wartung Magnetleisten halten das Band sicher in Position
der Linearachse ist für jede Schmierstelle jeweils und erhöhen die Abdichtwirkung.
ein Schmiernippel am Schlitten vorgesehen.

Wegmess-Systeme
Das Wegmess-System ist platzsparend in das
Innere der Achse integriert und bestimmt die
Wiederholgenauigkeit. Je nach Anforderung an
Messverfahren, Schnittstelle und Auflösung ste-
hen verschiedene Mess-Systeme zur Verfügung.
Näheres hierzu auf Seite 134.
