LINEARACHSEN UND ACHSSYSTEME HX

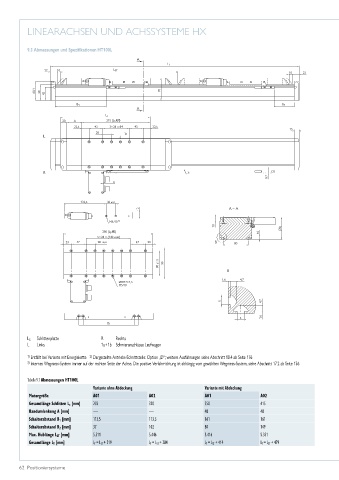

9.3 Abmessungen und Spezifikationen HT100L
A
L T
22 10 L ST
10 22

60,1 50 42 70

B 1 B 2
A
L c
20 A 215 (L S A01)
22,5 43 3×28 = 84 43 22,5
15
28 1a
L

R 3)
9,7
2)

132,5 30 ±0,1
12 A – A
M6/10 1)
10 (70)
280 (L S A02) 10
5×28 = (140 ±0,03)
23 47 28 ±0,03 47 23 B 80

80 ±0,03 99
B
1,6 4,7
Ø8H7×1,5
M5/10

5 4,7

5 1,6
1b

L S Schlittenplatte R Rechts
L Links 1a + 1b Schmieranschlüsse Laufwagen

2)
1) Entfällt bei Variante mit Energiekette Dargestellte Antriebs-Schnittstelle: Option „D“; weitere Ausführungen siehe Abschnitt 18.4 ab Seite 176
3) Internes Wegmess-System immer auf der rechten Seite der Achse. Die positive Verfahrrichtung ist abhängig vom gewählten Wegmess-System, siehe Abschnitt 17.2 ab Seite 136
Tabelle 9.1 Abmessungen HT100L
Variante ohne Abdeckung Variante mit Abdeckung
Motorgröße A01 A02 A01 A02
Gesamtlänge Schlitten L c [mm] 255 320 350 415
Bandumlenkung A [mm] — — 48 48
Schalterabstand B 1 [mm] 113,5 113,5 161 161
Schalterabstand B 2 [mm] 37 102 84 149
Max. Hublänge L ST [mm] 5.511 5.446 5.416 5.351
Gesamtlänge L T [mm] L T = L ST + 319 L T = L ST + 384 L T = L ST + 414 L T = L ST + 479
